Применение

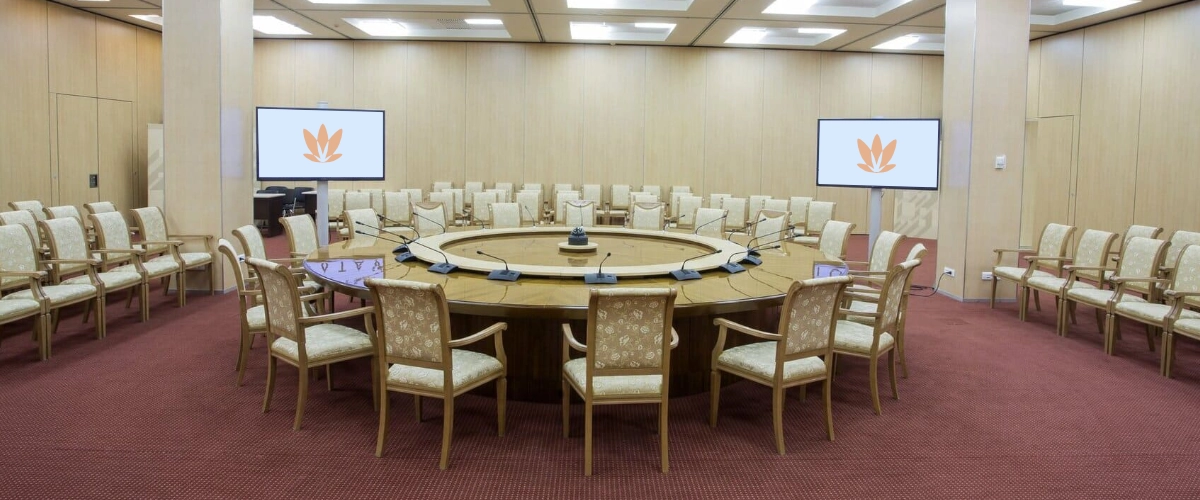

Конференц-зал вместимостью до 100 человек, 30 мест оснащены микрофонными панелями с возможностью проведения видеоконференций.
Особенности озвучивания
Система озвучивания необходима для комплексного сопровождения рабочих встреч, пресс-конференций, бизнес-презентаций и дистанционных совещаний с клиентами и партнерами посредством видеоконференц-связи. Основные требования к звуку: хорошая слышимость, четкость и разборчивость речи в любой точке зала, а также широкий диапазон для качественного музыкального сопровождения мероприятий.
Оборудование системы
Для реализации проекта АРСТЕЛ предлагает конференц-систему AFFA AFCC-24, удовлетворяющую всем бизнес-условиям и подходящую под различные форматы мероприятий. В комплект системы входят PTZ-видеокамеры AFVC-01 c разрешением 1920×1080 при частоте кадра до 60 к/с, кодировкой H.265/H.264 и следящим автофокусом, разработанные специально для видеоконференций. За звук отвечают акустические системы FS-100NB производства INTER-M.
Структурная схема

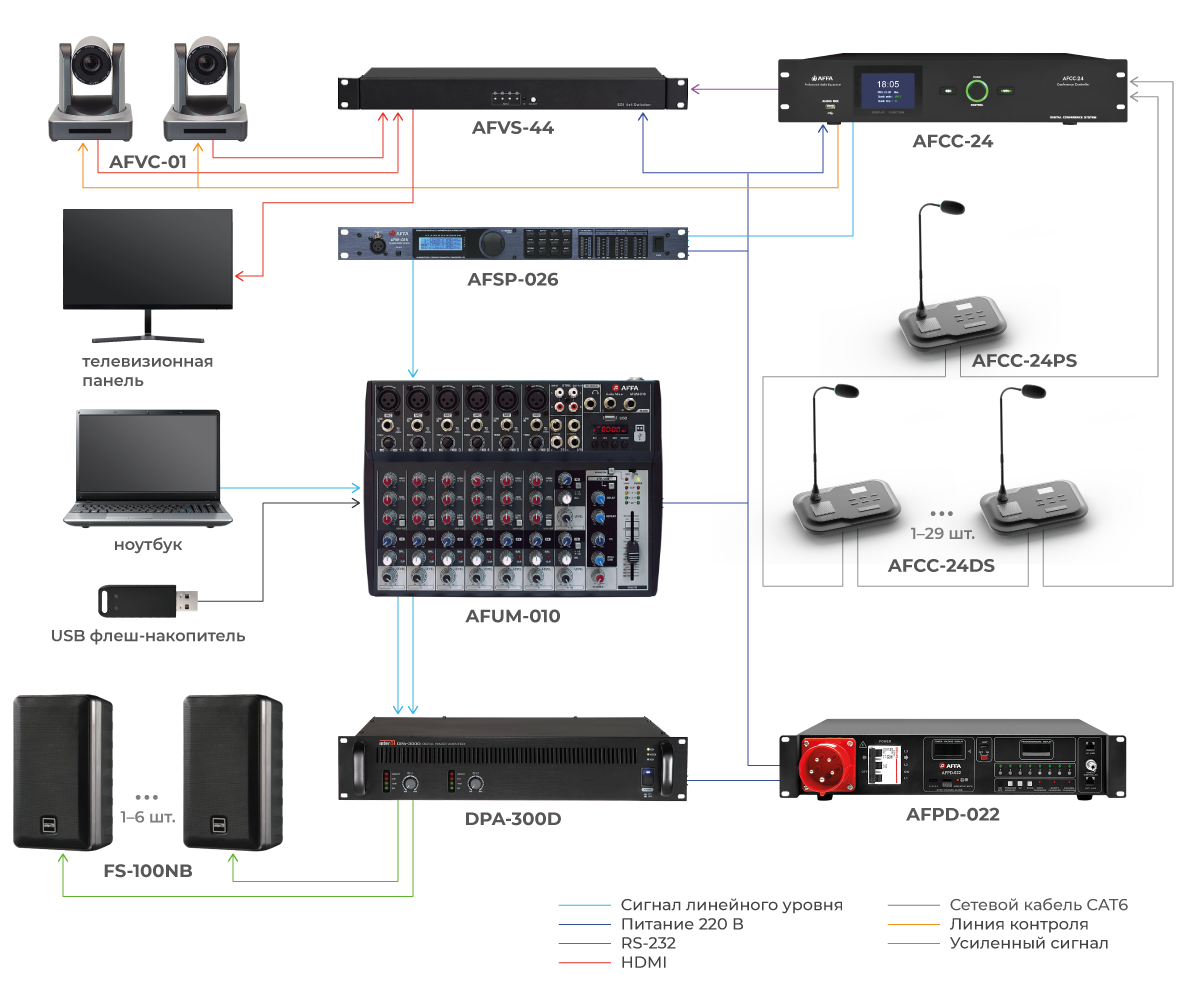

Описание структурной схемы
Основным элементом конференц-системы является цифровой контроллер AFCC-24. Он обеспечивает питание всех конференц-устройств, а также является связующим звеном и мостом управления между системным оборудованием и прикладным программным обеспечением. Контроллер конференц-системы может обслуживать до 90 микрофонных панелей, с системой могут работать до 16 пультов председателя AFCC-24PS. К микрофонной панели можно подключить внешние наушники, громкость регу¬лируется кнопками на панели. Соединение между конференц-пультами, а также с контроллером конференц-системы производится через сетевой кабель CAT6 (витая пара).
Для соединения контроллера и ПК используется Ethernet подключе¬ние по протоколу TCP/IP. Такое подключение позволяет осуществлять дистанци¬онное управление, диагностику и обновление системы. В процессе мероприятия оператор может оперативно менять настройки и режимы работы всей конференц-системы. HDMI-коммутатор AFVS-44 имеет по четыре входа и выхода HDMI, и может принимать сигналы управления от контроллера конференц-системы AFCC-24. Благодаря встроенной поддержке автоматического управления камерой на экраны можно транслировать изображение участников и докладчиков. К системе можно подключить до четырех HD-камер AFVC-01, в большинстве случаев достаточно двух.
Чтобы избежать эффекта обратной связи, в схеме задействован цифровой звуковой процессор AFSP-026, подавитель обратной связи которого, оснащенный 12-тью режекторными фильтрами, позволяет быстро и точно вырезать частоты самовозбуждения. Встроенные компрессор с лимитером помогают избежать звуковых перегрузок.
Микшерный пульт AFUM-010 используются в схеме для смешивания, обработки и маршрутизации звуковых сигналов. Шесть моно- и два стереоканала дают возможность подключения большого количества источников сигнала. В нашем отраслевом решении к пульту подключен компьютер, с которого на проектор транслируются слайды или видео. Звук же с него попадает на пульт, где смешивается с сигналами аудиоконференц-системы, что дает возможность комментировать происходящее на экране. Порт USB и встроенный MP3-пригрыватель добавляют возможность воспроизведения МР3-файлов с USB-накопителя.
Сигнал с микшера поступает на цифровой двухканальный усилитель мощности DPA-300D, который имеет два независимых канала усиления с номинальной выходной мощностью 300 Вт на канал. Выходные каскады усилителя работают в импульсном ключевом режиме, что позволяет достичь высокого коэффициента полезного действия и отличной надежности при низкой рабочей температуре, небольших габаритах и массе блока. DPA-300D имеет эффективную защиту от перегрузок, связанных с повышенным напряжением питания и температурой, короткого замыкания на выходе и появлением постоянного напряжения на трансляционных линиях.
К каждому каналу усилителя в данной схеме подключено по три громкоговорителя FS-100NB, которые обеспечивают высокое качество воспроизведения всего спектра звуковых частот при высокой номинальной мощности. Такие свойства достигаются использованием в данной модели двух 4-дюймовых широкополосных динамических головок, расположенных в ряд на фронтальной стороне акустической системы и соединенных синфазно-параллельным способом. Динамические головки отличаются повышенной надежностью и длительным ресурсом эксплуатации, а также обладают широкоугольными диаграммами направленности, практически идентичными на низких, средних и высоких частотах. Общая мощность акустических систем в данной схеме составляет 600 Вт. Для громкоговорителей характерны малые нелинейные искажения и хорошая АЧХ при любых допустимых уровнях сигнала. Благодаря специальной форме корпусов и наличию щелевидных фазоинверторов в громкоговорителях сведены к минимуму паразитные акустические резонансы. Инсталляция громкоговорителей предусматривает как вертикальный, так и горизонтальный настенный монтаж с использованием опциональных кронштейнов FSB-3.
Для питания оборудования в схеме использован распределитель питания AFPD-022, снабженный восемью независимыми каналами общей мощностью 22 кВт, которые оканчиваются стандартными силовыми евророзетками. Присутствует возможность удаленного включения распределителя питания через «сухой контакт» и настройка времени включения каждого из восьми независимых каналов. Таким образом, благодаря последовательному, разнесенному по времени включению каналов значительно уменьшается пиковая нагрузка на электрическую сеть.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Контроллер конференц-системы |
AFFA AFCC-24 |
усилитель 60 Вт, чувствительность микрофонного входа −52 дБВ | 1 |
| Микрофонный пульт председателя |
AFFA AFCC-24P |
конденсаторный, кардиоидный, 250...10 000 Гц, чувствительность −60 дБВ ± 3 дБ | 1 | |
| Микрофонный пульт делегата |
AFFA AFCC-24D |
конденсаторный, кардиоидный, 250...10 000 Гц, чувствительность −60 дБВ ± 3 дБ | 29 | |
| HDMI-коммутатор |
AFFA AFVC-44 |
HDMI х 4 входа и HDMI х 4 выхода | 1 | |
| Цифровая HD-камера |
AFFA AFVC-01 |
Кодировка H.265/H.264, видеовыходы HDMI, LAN, 3G-SDI, разрешение 1920×1080, частота кадра до 60 к/с | 2 | |
| Компьютер с установленным ПО | 1 | |||
| Микшеры и контроллеры | 10-канальный микшер |
AFFA AFUM-010 |
6 моно входов, 2 стерео входа, MP3 плеер, встроенный процессор эффектов | 1 |
| Цифровой процессор |
AFFA AFSP-026 |
2 входа, 6 выходов, 24 бит, 96 кГц | 1 | |
| Усилители | Цифровой усилитель мощности |
Inter-M DPA-300D |
2 канала по 300 Вт | 1 |
| Акустические системы | Мониторный настенный громкоговоритель |
Inter-M FS-100NB |
100 Вт, 110 дБ, 97...16 500 Гц, 8 / 100 Ом | 6 |
| Питание | Распределитель питания |
AFFA AFPD-022 |
22 кВт, 8 розеток | 1 |
