Комплексное озвучивание зала акустическими и конференц-системами
Применение

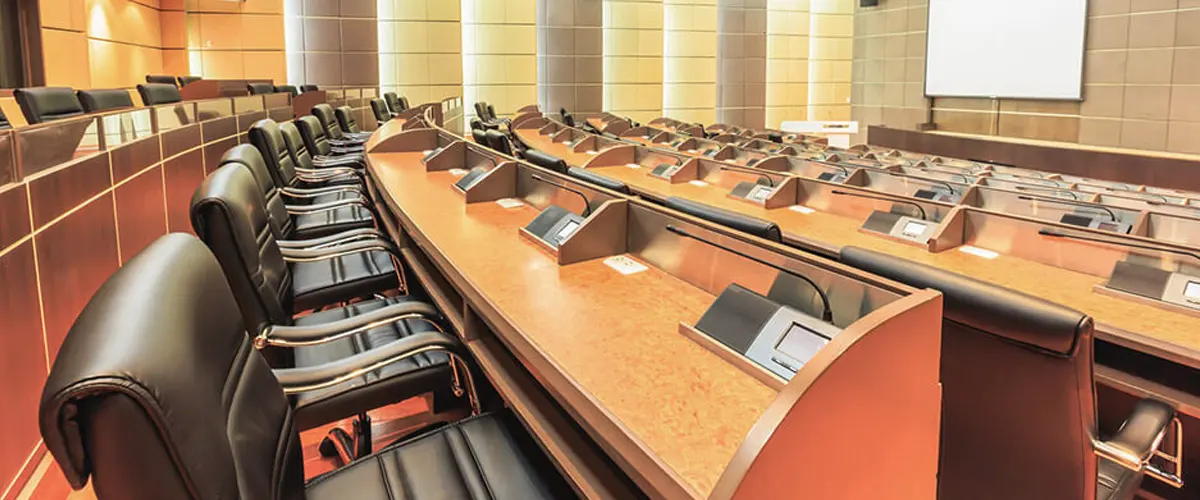

Конференц-зал, площадь 100-500 м2
Оборудование системы
Система озвучивания зала для проведения конференций, семинаров и презентаций построена совместно с конференц-системой AFFA на основе профессиональной акустики Inter-M.

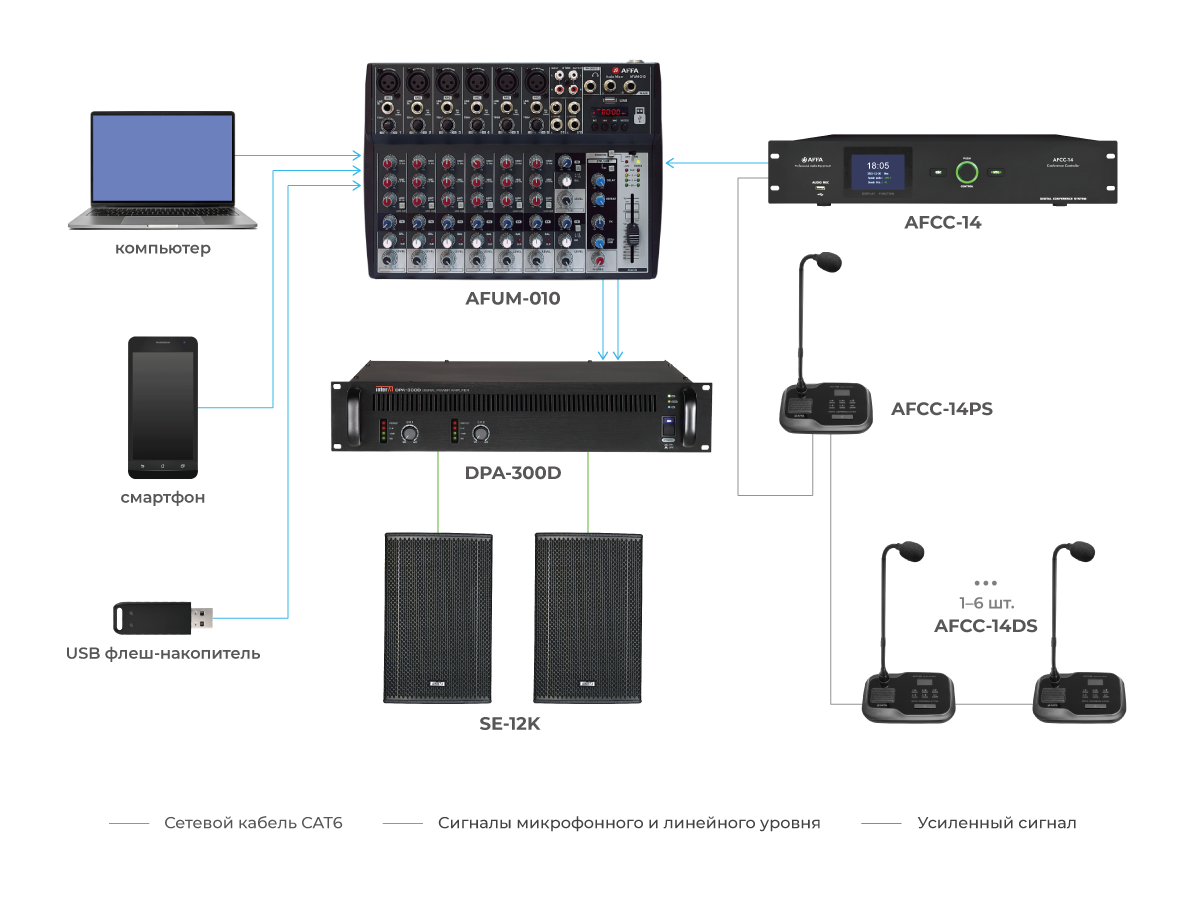

Структурная схема
Описание структурной схемы
В стереофонической системе применен предварительный микшер-усилитель AFFA AFUM-010. В качестве источников звука используются флеш-накопитель с USB-интерфейсом, линейный выход аудиокарты компьютера, смартфон. Кроме того, на вход микшер-предусилителя AFFA AFUM-010 подается аудиосигнал линейного уровня с контроллера конференц-системы AFCC-14. Подключенные к контроллеру микрофонный пульт председателя AFCC-14PS и шесть микрофонных пультов делегатов AFCC-14DS позволяют продуктивно комментировать и обсуждать событие. Микшер-предусилитель позволяет смешивать сигналы между собой и регулировать громкость каждого из них.
Симметричные выходы левого и правого канала микшера AFUM-010 подключены к входам двухканального усилителя Inter-M DPA-300D. Номинальная выходная мощность каждого канала усилителя в стандарте DIN POWER составляет 300 Вт. В качестве акустических систем применены профессиональные колонки Inter-M SE-12K.
Диапазон воспроизводимых частот системы составляет 50...20 000 Гц.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Аудиоконтроллеры | Контроллер конференц-системы |
AFFA AFCC-14 |
До 90 подключаемых пультов, 20...20 000 Гц, сеть Ethernet, 1 линейный вход, 5 выходов, 230 В, 50 Гц | 1 |
| Источники звука | Микрофонный пульт председателя |
AFFA AFCC-14PS |
Кардиоидная диаграмма, 20...20 000 Гц, 125 дБ | 1 |
| Микрофонный пульт делегата |
AFFA AFCC-14DS |
Кардиоидная диаграмма, 20...20 000 Гц, 125 дБ | 6 | |
| Усилители | Микшер-предусилитель |
AFFA AFUM-010 |
10 каналов, 6 моновходов, 2 стереовхода, USB MP3-плеер, встроенный процессор эффектов delay | 1 |
| Цифровой двухканальный усилитель мощности |
Inter-M DPA-300D |
300 Вт, 50...20 000 Гц, 230 В, 50 Гц | 1 | |
| Акустические системы | Пассивная акустическая система |
Inter-M SE-12K |
250 Вт, 125 дБ, 73...20 000 Гц, 12’’ НЧ динамик | 2 |
