ER-6116
Маршрутизатор тревожного оповещения
| Количество сценариев эвакуации | 16 |
| Напряжение питания | 24 В |

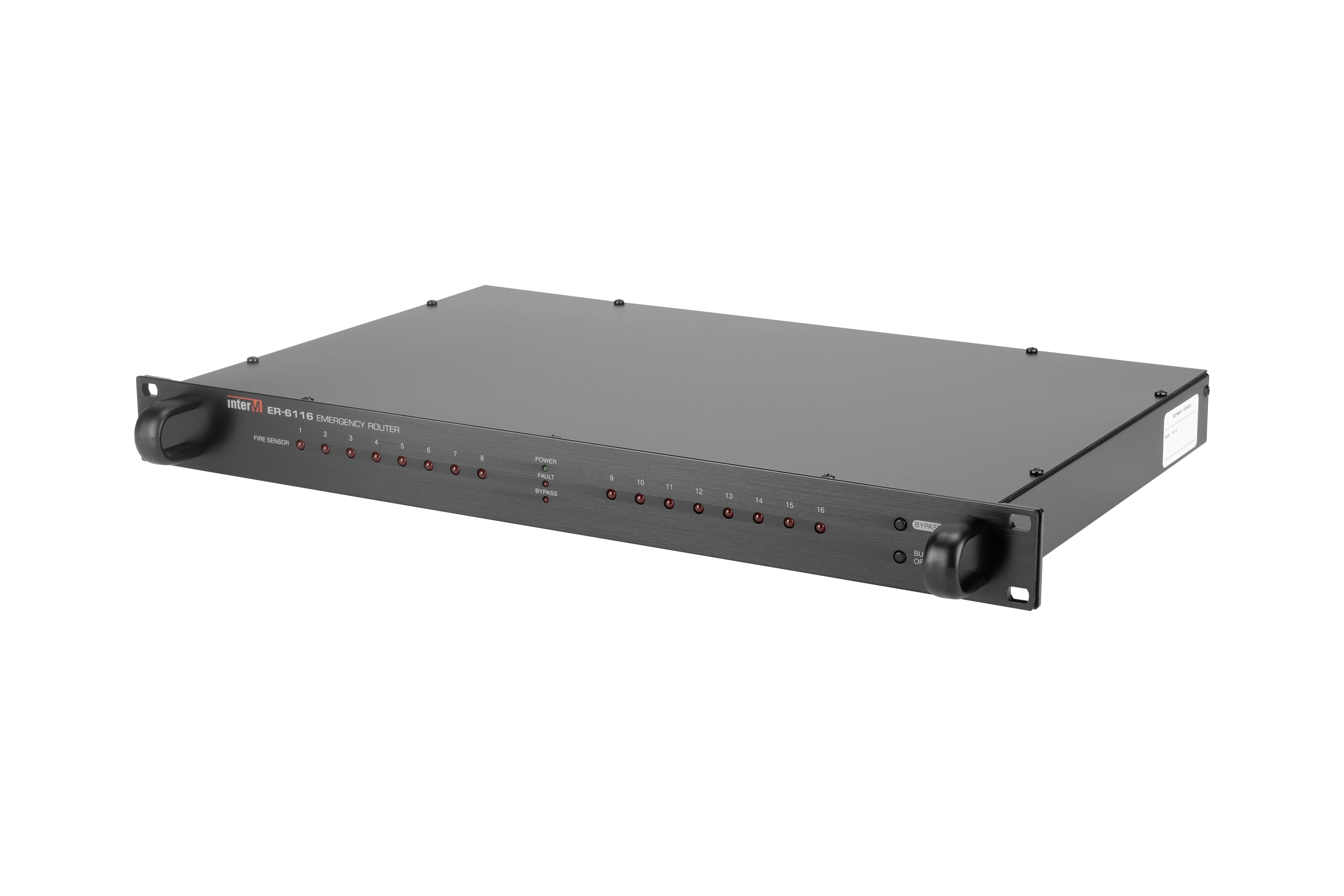

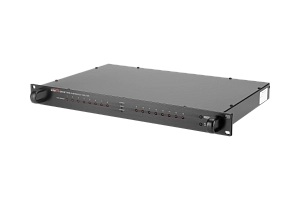

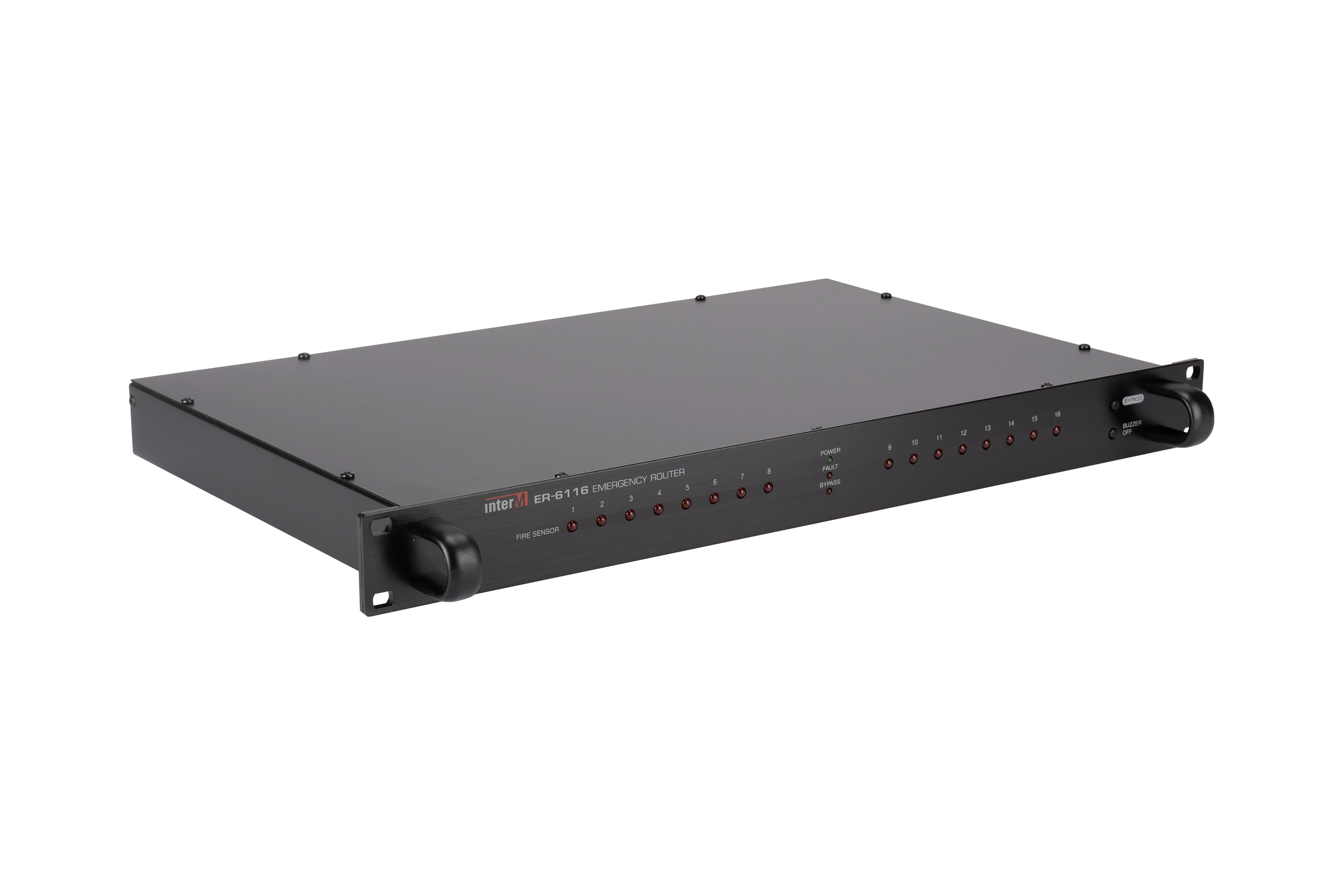

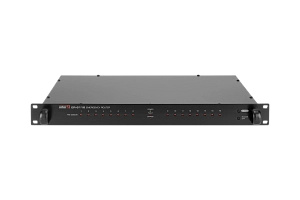

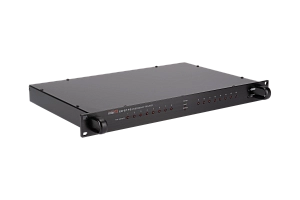

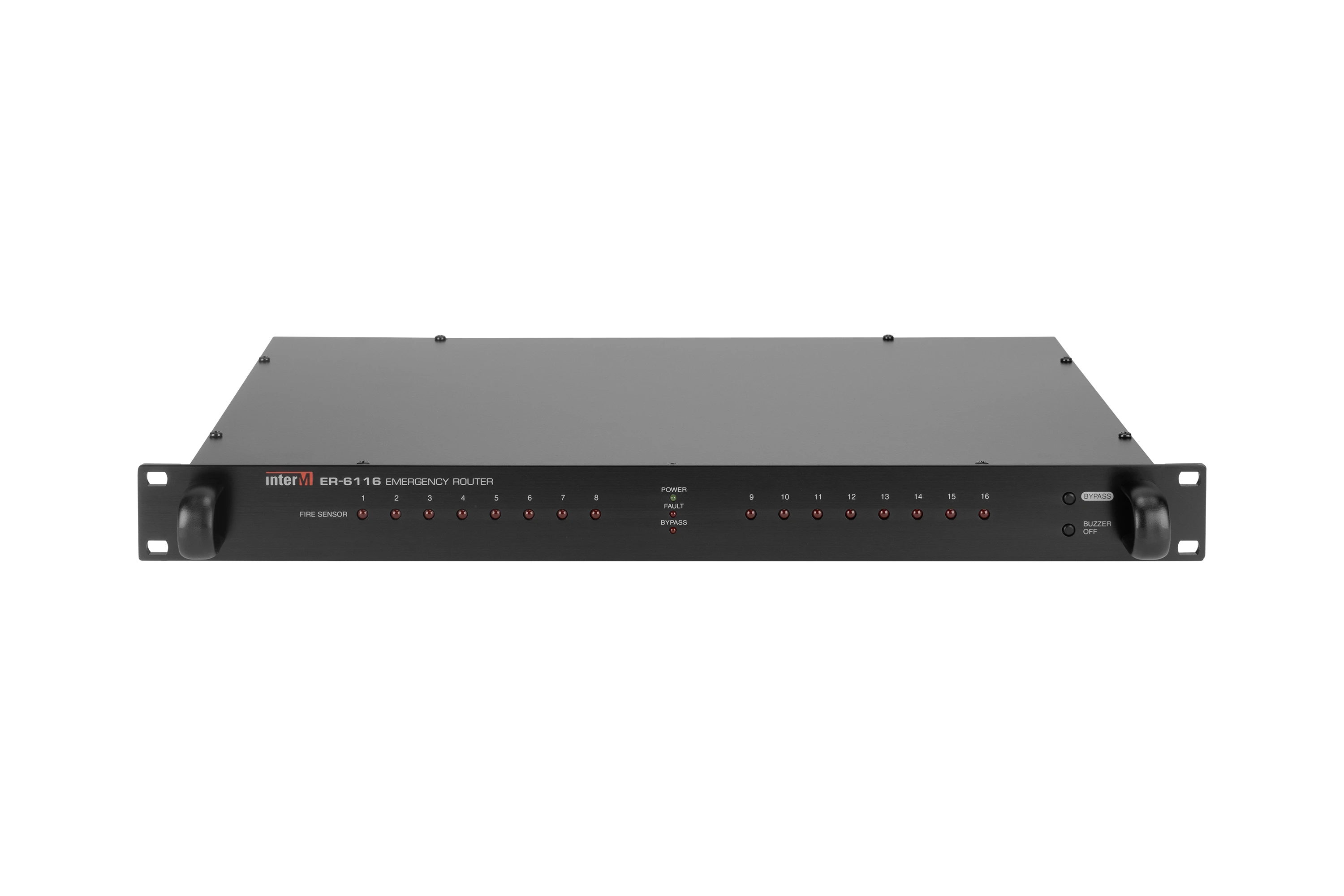

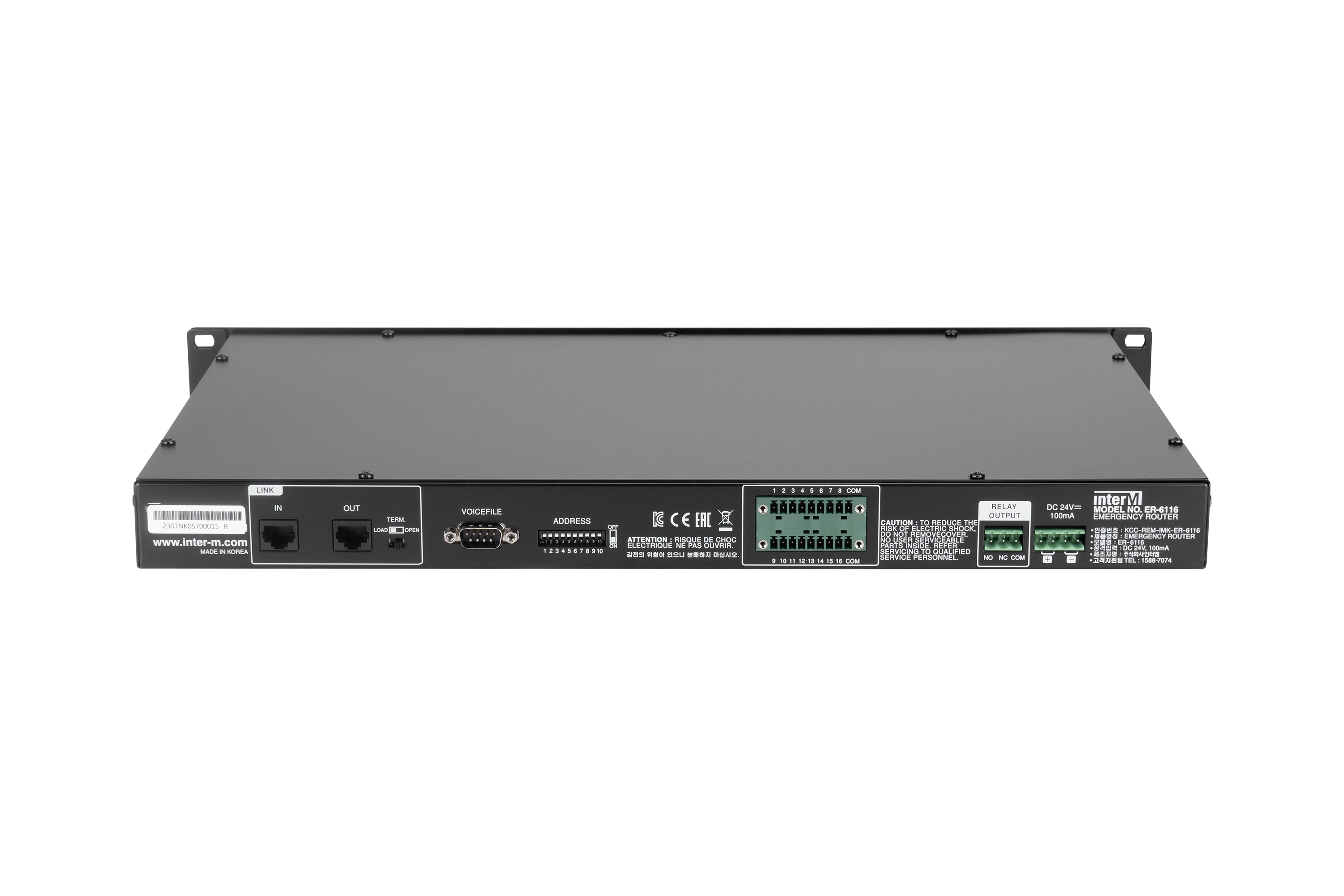

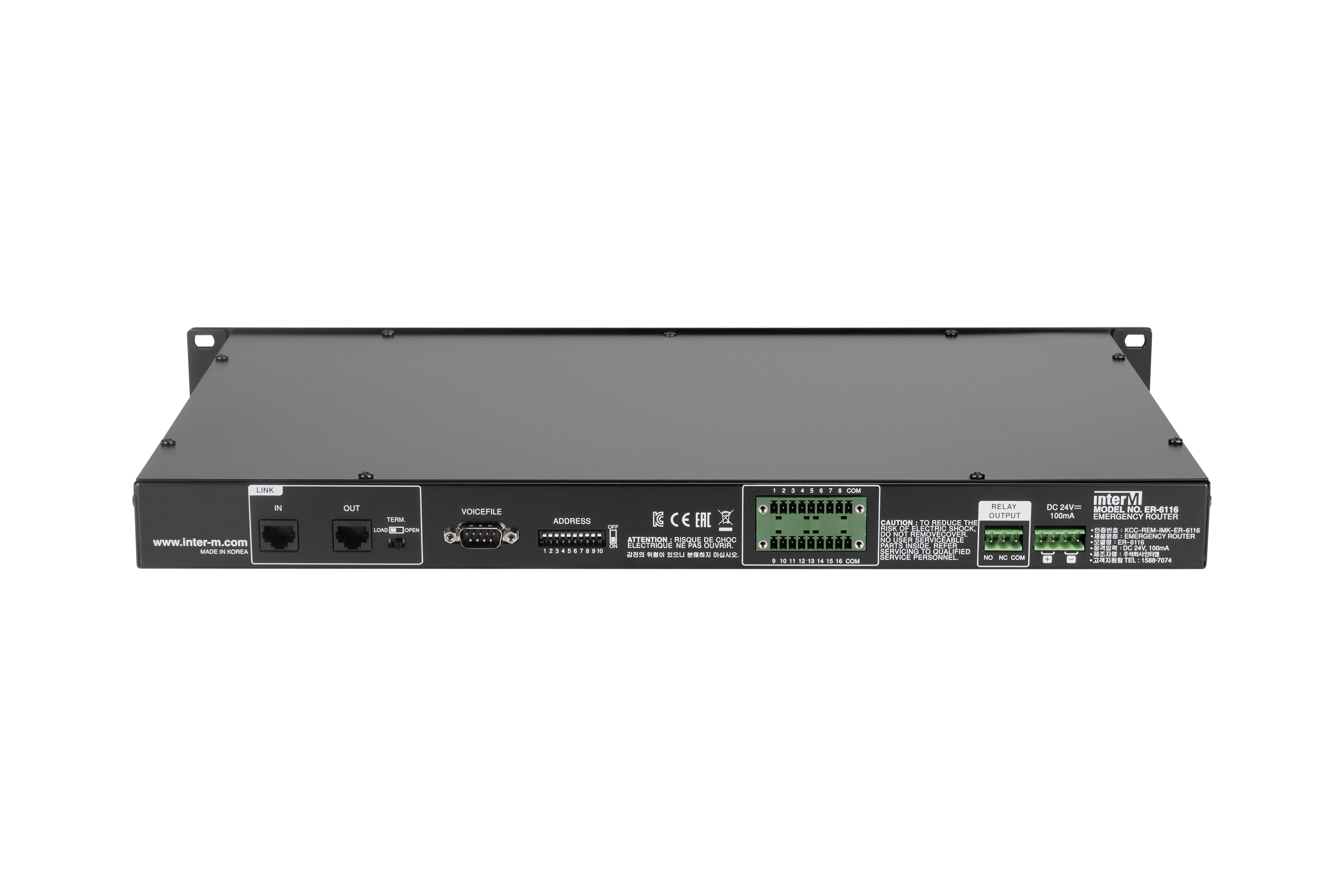

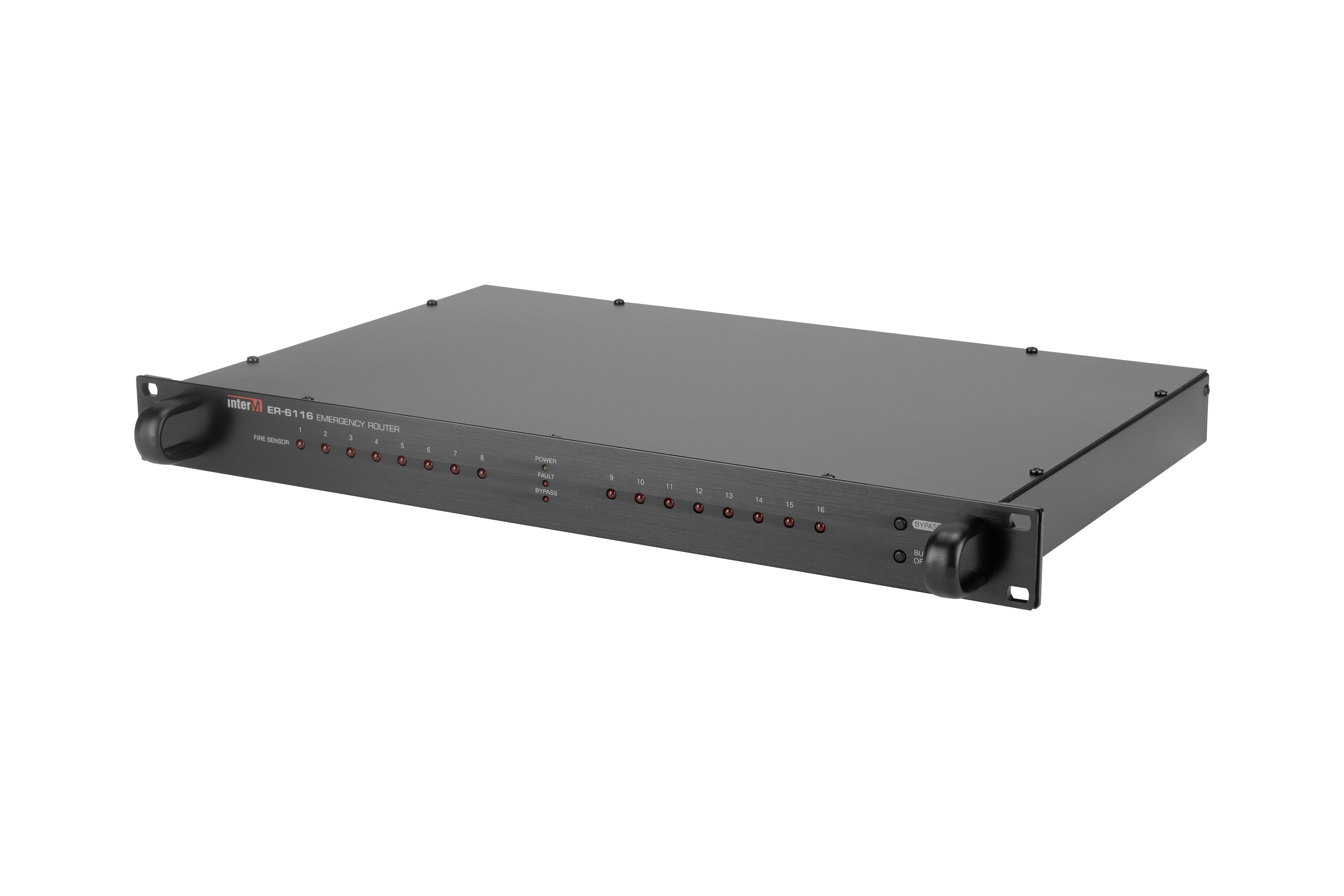

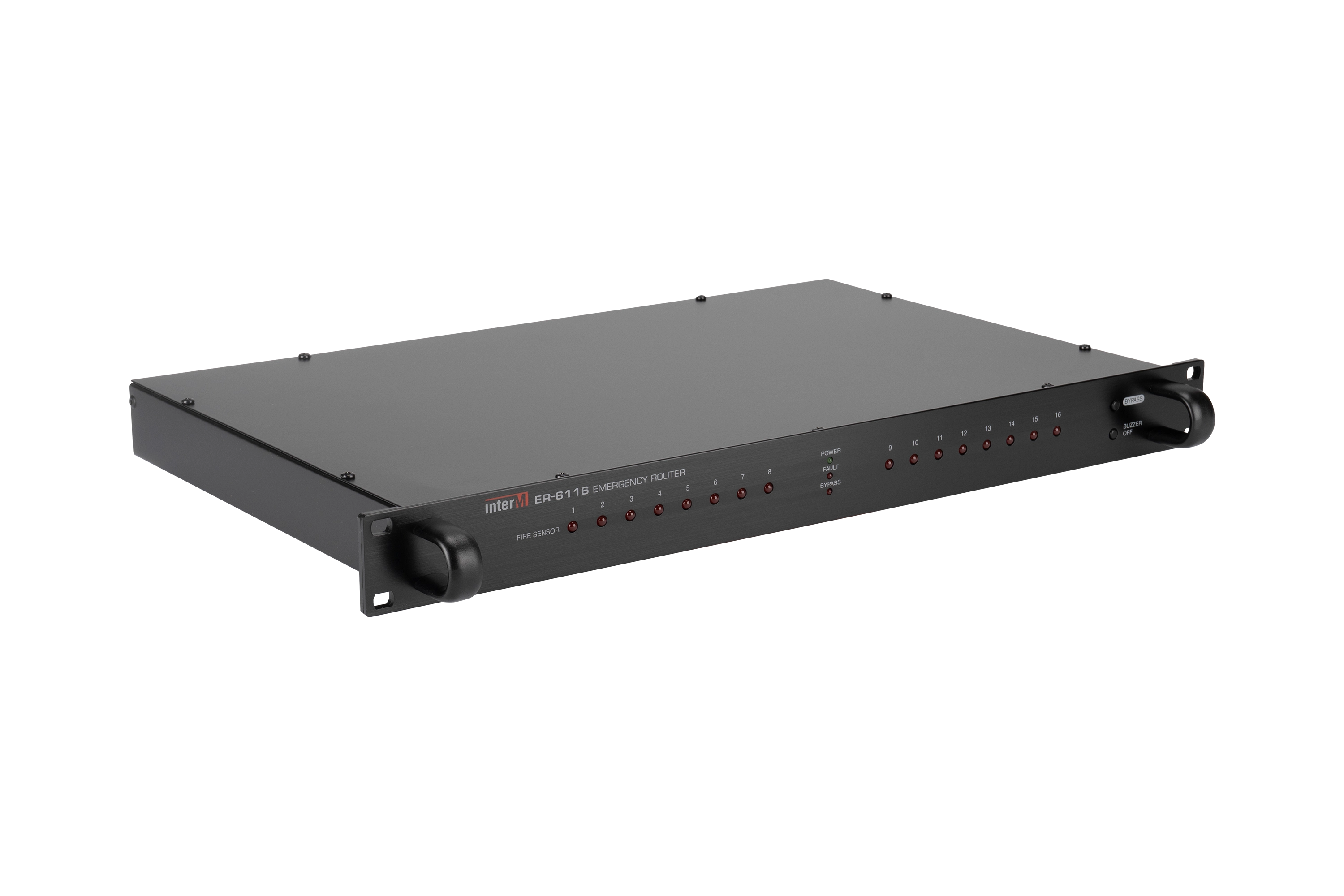

Маршрутизатор тревожного оповещения ER-6116
Блок ER-6116 обеспечивает реализацию нескольких алгоритмов эвакуации из каждой зоны в системах оповещения и управления эвакуацией 5-го типа.
Блок ER-6116 позволяет программировать последовательность оповещения зон. При этом для оповещения различных зон могут использоваться различные сообщения, записанные в цифровом магнитофоне. Устройство имеет 16 управляющих входов, при срабатывании которых запускается соответствующий сценарий эвакуации. При использовании 10-ти блоков ER-6116 количество алгоритмов увеличивается до 160-ти. Если срабатывают сразу два или более управляющих входов, запускается дополнительный сценарий. Таким образом, с помощью блока ER-6116 осуществляется реализация нескольких вариантов эвакуации из каждой зоны пожарного оповещения, что является обязательным требованием для систем оповещения и управления эвакуацией 5-го типа.
Каждый сценарий представляет собой последовательность максимум из 64-х этапов эвакуации, на каждом из которых одно из тревожных сообщений в течение определенного времени транслируется в заданную зону или группу зон. Перечень зон, длительность и номер тревожного сообщения для каждого этапа определяется пользователем при настройке системы. Создание, редактирование и запись сценариев в блок ER-6116 осуществляется с помощью компьютера. Также оператор имеет возможность принудительно запускать, останавливать оповещение по алгоритму и вмешиваться в его выполнение, например, включая дополнительные зоны.
Питание ER-6116 осуществляется от блока контроля и распределения питания PD-6359. Конструкция устройства предусматривает установку в стандартный 19''-й аппаратный шкаф.
Функциональные возможности
16 сценариев эвакуации
С возможностью увеличения до 160 при условии использования 10 блоков. Построение систем оповещения и управления эвакуацией 5-го типа
Дополнительный сценарий
Используется в случаях, когда пожар возникает одновременно в нескольких зонах
Подключение ОПС
Для каждого сценария эвакуации в устройстве предусмотрены входы для подключения «сухих» контактов от прибора охранно-пожарной сигнализации
Управление цифровым магнитофоном
До 99-ти сообщений, записанных в цифровой магнитофон PV-6232A, могут транслироваться при выполнении различных сценариев эвакуации. Блок ER-6116 управляет цифровым магнитофоном по интерфейсу RS-232
Режим BYPASS
Кнопкой BYPASS отключается автоматическое исполнение алгоритмов эвакуации. В режиме BYPASS устройство будет транслировать в зоны, где сработала пожарная сигнализация, только стандартное тревожное сообщение Режим BYPASS используется для ручного управления эвакуацией
Подключение компьютера
С помощью компьютера можно дистанционно управлять всеми режимами работы маршрутизатора, просматривать и редактировать сценарии эвакуации, а также имитировать включение и отключение пожарных датчиков
Выход реле для управления внешними устройствами
Две пары "сухих" контактов, при возникновении пожара, могут использоваться для включения внешних устройств
Звуковая и световая сигнализация
При нарушении связи, контролируемой по интерфейсу RS-485, включается световая и звуковая индикация. Звуковой сигнал можно принудительно отключить кнопкой BUZZER
Технические характеристики ER-6116
Развернуть все
Способ установки
в стандартную стойку 19"
Комплектация

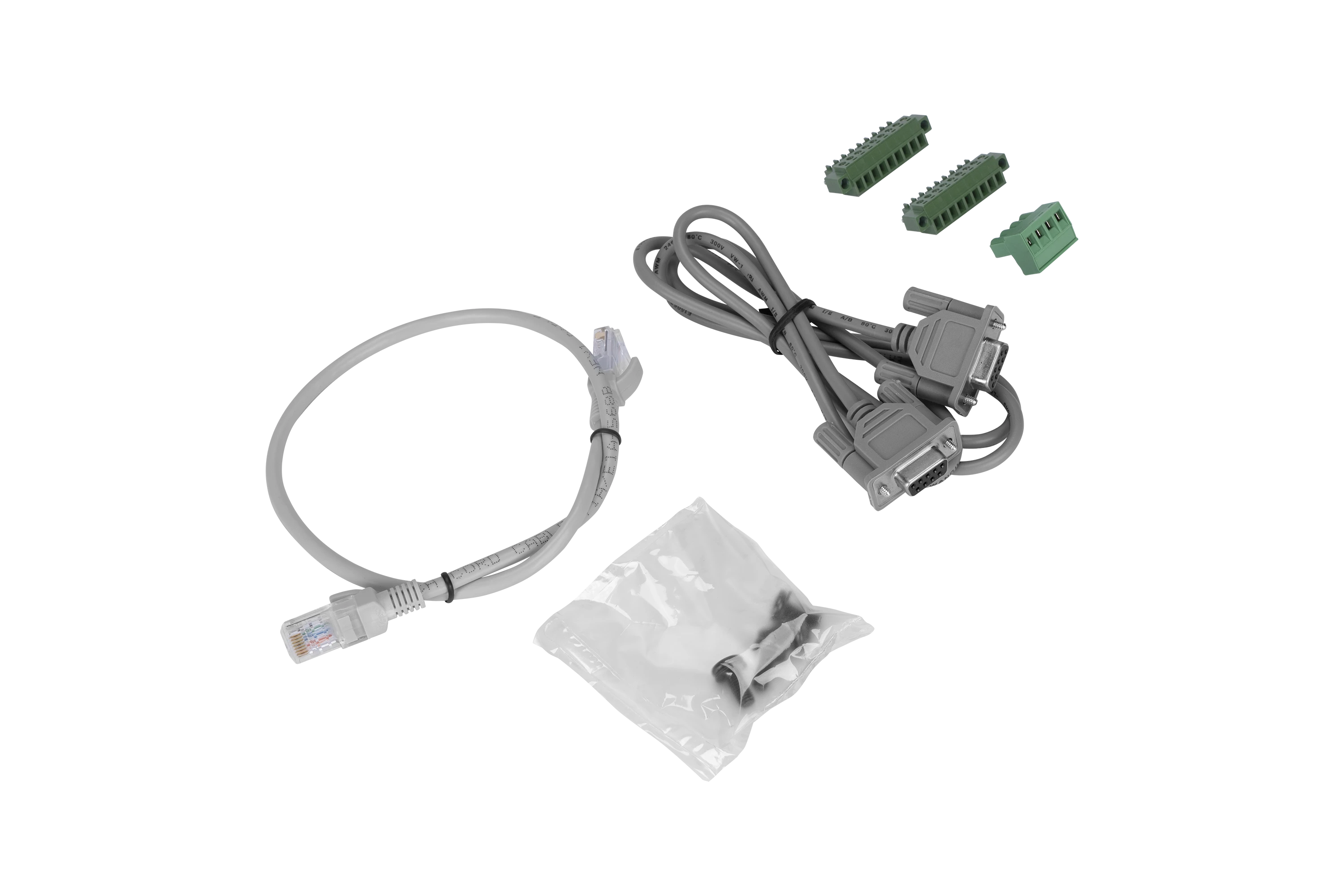

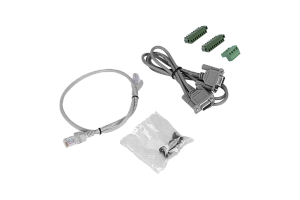

Блок 1шт, комплект крепежа для установки блока в аппаратный шкаф, комплект клеммных колодок, патч-корд (RJ-45 - RJ45), кабель RS-232, руководство пользователя
Скрыть-
Реализован ли контроль целостности линии управляющих входов от приборов ОПС на блоке ER-6116? Имеется ли потенциал на данном входе, если да то какой?
Потенциал на входах FIRE SENSOR +24В. Контроль целостности линий от прибора ОПС не предусмотрен, но для этой цели можно применить блок контроля линий SC-6224.
-
Можно ли запрограммировать сценарии подключив маршрутизатор к ПК через блок сопряжения DIB-6000 по RS-485 без ESC-6216P? И обязательно ли маршрутиризатор ER-6116 должен быть соединен по RS-485 с другими блоками?
Да, наличие DIB-6000, ER-6116 и ECS-6216P является обязательным для программирования сценариев. Как минимум, эти 3 устройства должны быть соединены по RS-485. (После настройки DIB-6000 может быть отсоединен и не использоваться).
-
Где взять ПО для программирования алгоритмов ER-6116 ?
Программное обеспечение MS-6100 идет в комплекте с контроллером системы оповещения ECS-6216P.
-
Реализация сценариев возможна только под управлением ПК или они хранятся в памяти ER-6116? ПК нужен только на период настройки или постоянно?
ПК необходим только для конфигурирования системы (в том числе программирования сценариев). После настройки компьютер также может использоваться для контроля и управления, но необходимости в этом нет, сценарии будут отрабатываться и без ПК.
-
В наличии имеется оборудование ECS-6216P, ER-6116, DIB-6000, PV-632А. Не получается наладить управление магнитофоном PV-632А, что бы реализовать различные сценарии оповещения.
Есть два основных нюанса при конфигурации данной системы. Первый: необходимо установить скорость обмена данными PV-632A по интерфейсу RS-242. При подключении к ER-6116 скорость должна быть 9600 бит/с (по умолчанию установлена скорость 19200 бит/с). Подробно об этом написано на странице 10 руководства пользователя для PV-632A. Второй нюанс: после коммутации оборудования необходимо настроить работу системы через компьютер. В первую очередь необходимо активировать использование алгоритмов оповещения в программе MS-6100. Для этого необходимо включить опцию «Алгоритмы эвакуации», перейдя на вкладку [Дополнительно]-->[Оборудование]- ->[ETC]. Подробно об этом написано на странице 42 руководства пользователя для MS-6100.
-
Подскажите, как реализовать связь между маршрутизатором с оборудованием 6000й серии и адресной ПС построенной на НПБ Болид С2000М и С2000-КДЛ
Передача сигнала от ПС к блоку ER-6116 или ECS-6216 осуществляется посредством "сухих" контактов. Используйте для этого сигнально-пусковой блок С2000-СП1
