PD-6359

Блок контроля и распределения питания

Максимальная нагрузка 6000 Вт

Блок контроля и распределения питания PD-6359

Блок PD-6359 предназначен для обеспечения оборудования электронных систем напряжением 220 В переменного тока и 24 В постоянного тока.

К блоку PD-6359 подключаются основной и резервный источник питания. В качестве основного источника используется сеть 220 В 50 Гц, а резервное питание осуществляется от аккумуляторных батарей напряжением 24 В. Устройство обеспечивает контроль электропитания всей системы. В случае аварии основного источника блок автоматически и без задержки переключится на резервный. Для питания различных устройств используются или розетки 220 В с заземлением, или клеммы, на которых формируется постоянное напряжение 24 В.

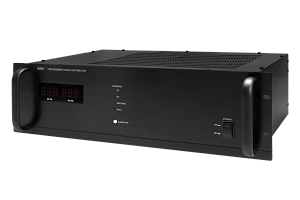

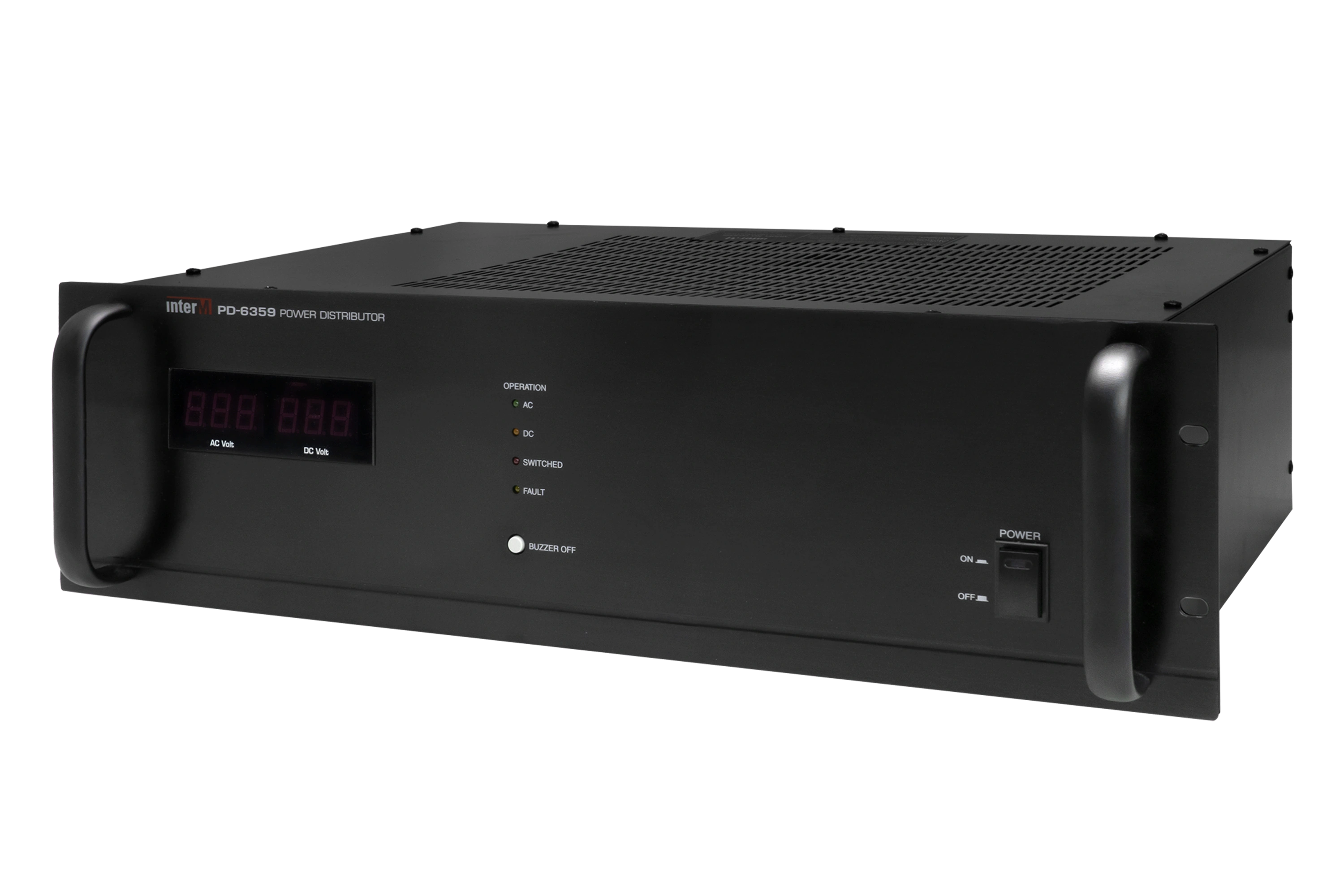

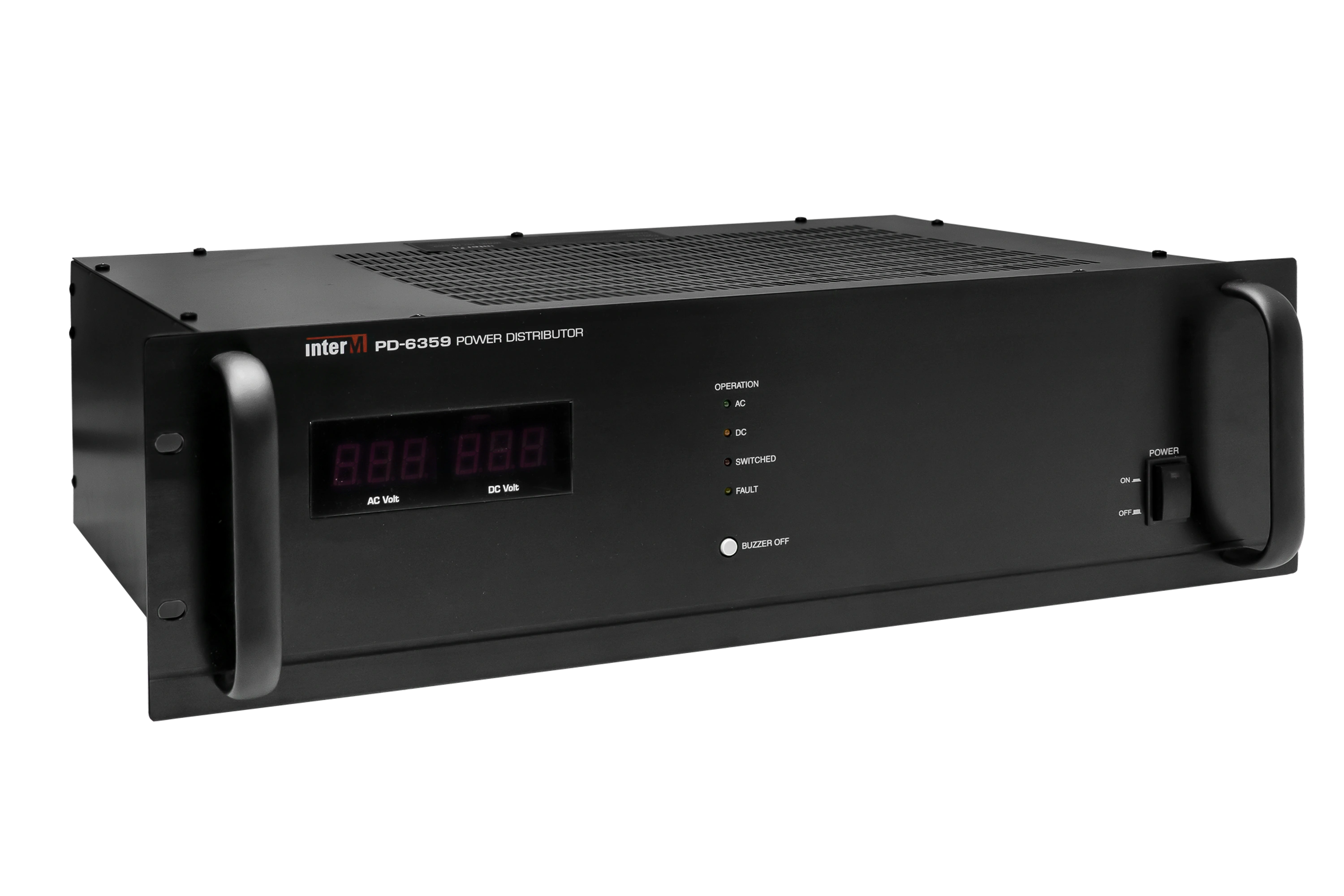

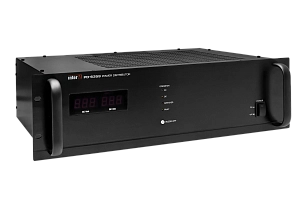

На передней панели PD-6359 размещены кнопка для включения и выключения питания системы, индикаторы, отображающие режим работы устройства, напряжение в сети и на выходных клеммах 24 В.

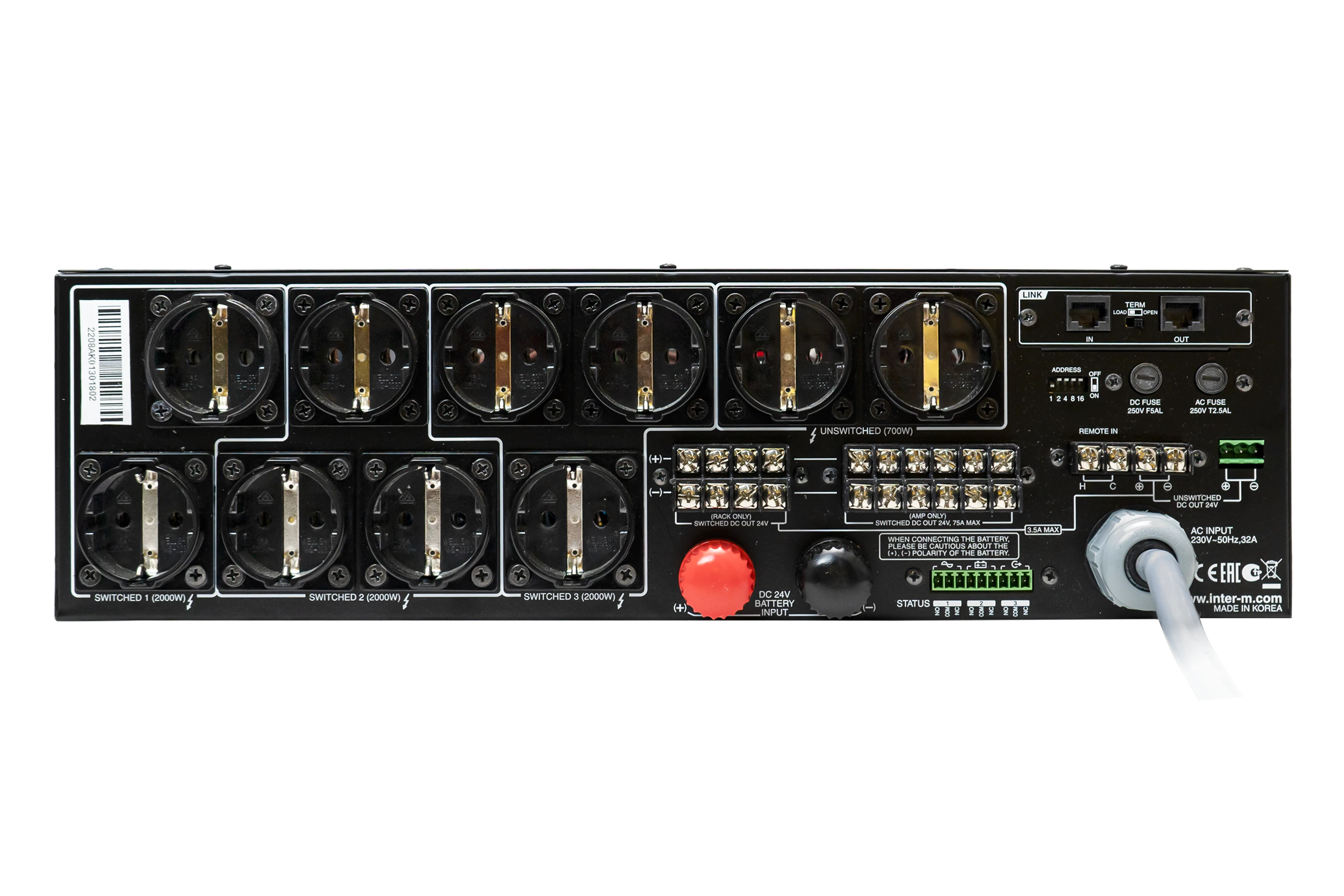

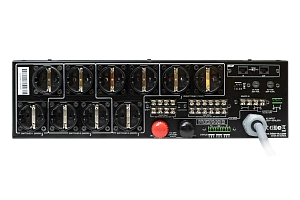

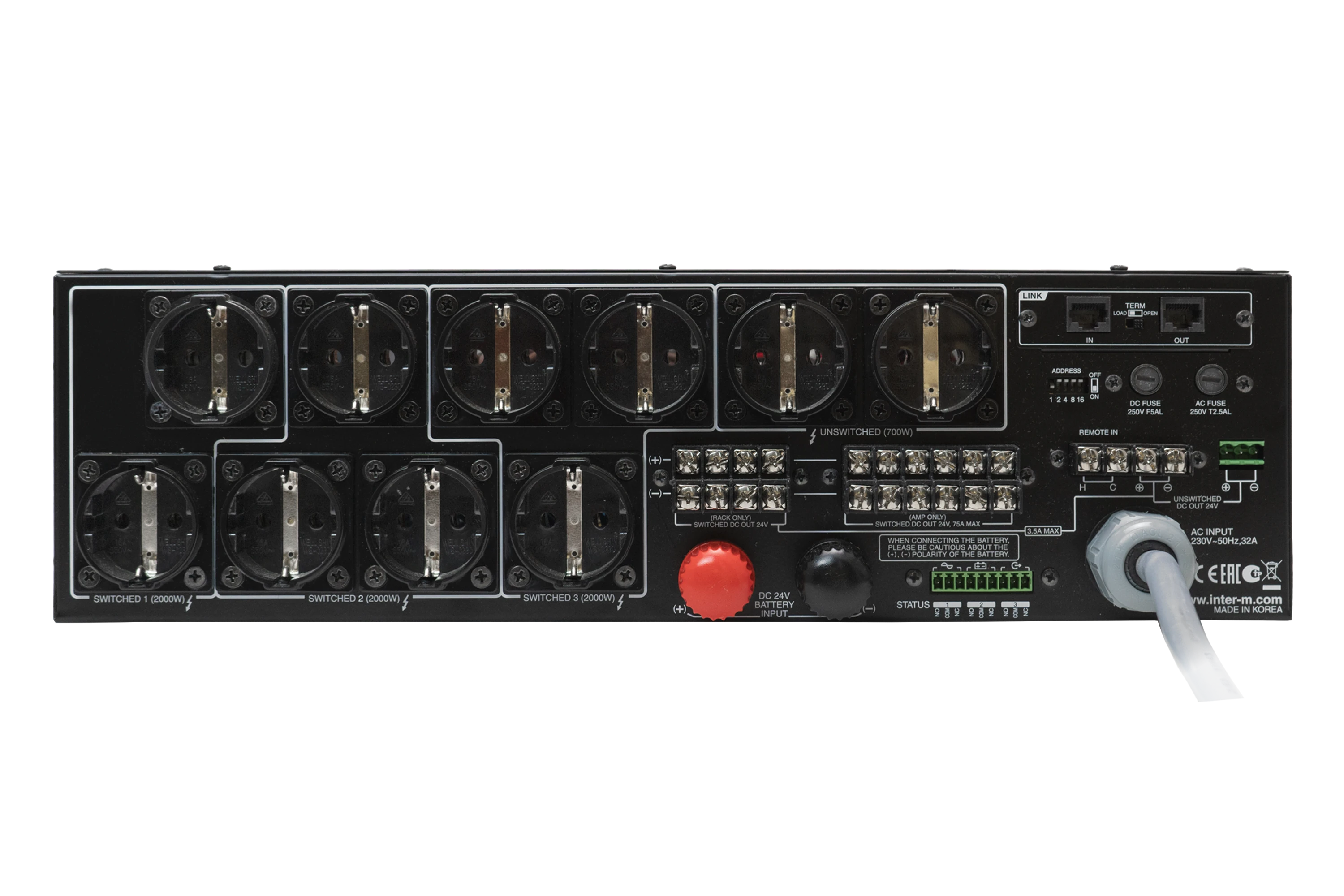

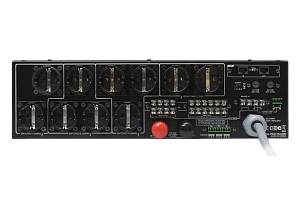

На задней панели размещены клеммы для подключения к сети 220 В 50 Гц, клеммы для подключения АКБ, 8 отключаемых розеток с заземлением, 2 неотключаемые розетки с заземлением, выходные клеммы для питания оборудования от источника напряжением 24 В, блок выходных реле для выдачи сигналов неисправности. Отключаемые розетки объединены в группы, рассчитанные на мощность 2 кВт. Неотключаемые розетки рассчитаны на мощность 700 Вт и предназначены для питания, например, зарядного устройства PB-6207, которое должно оставаться включенным всегда. При включении питания системы на розетках каждой группы напряжение 220 В появляется не одновременно, а с задержкой в 2 секунды. Это позволяет плавно увеличивать потребляемую мощность системы и предотвращает перегрузку сети и аварийное отключение источника питания. Устройство имеет клеммы, при замыкании которых происходит включение системы.

Конструкция блока PD-6359 предусматривает установку в стандартный 19' аппаратный шкаф.

Функциональные возможности

Управление электропитанием автоматизированных систем


Позволяет организовать электропитание любых электронных систем, включая системы пожарной автоматики и системы оповещения и управления эвакуацией

Суммарная мощность
потребителей до 6 кВт


В устройстве предусмотрены 3 группы отключаемых розеток номинальной мощностью 2 кВт на каждую группу и 2 неотключаемые розетки номинальной мощностью 700 Вт каждая

Поочередное подключение нагрузки


При включении питания системы, на розетках каждой группы, напряжение 220В появляется не одновременно, а поочередно с задержкой 2 сек. Это позволяет плавно увеличивать потребляемую мощность системы и предотвращает перегрузку сети

Подключение
источника резервного питания


Обеспечивает переход в автоматическом режиме на резервное питание, аккумуляторные батареи напряжением 24В, при пропадании основного источника, сети 230 В 50 Гц

Мониторинг состояния


С помощью цифровых индикаторов на лицевой панели обеспечивается отображение фактических значений напряжения в основной сети и на клеммах аккумулятора. Индикаторы статуса отображают текущий режим работы устройства

Информационные выходы о неисправностях


Три выходных реле позволяют выдавать информацию о неисправности основного питания 220 В, выходного напряжения 24 В и подключенных аккумуляторных батарей

Подключение к компьютеру


С помощью управляющей программы, установленной на удаленном компьютере и блока DIB-6000, через интерфейс RS-485 осуществляется удаленный контроль состояния блока и его дистанционное включение

Дистанционное управление


Предусмотрены клеммы для дистанционного управления включением питания системы

Технические характеристики PD-6359

Интерфейс управления
RS-485 (9600 бит/с)
Количество отключаемых розеток переменного тока
8 (3 группы)
Максимальная нагрузка на каждую группу отключаемых розеток, Вт
2000
Количество неотключаемых розеток переменного тока
2
Максимальная нагрузка на группу неотключаемых розеток, Вт
700
Внутренний стабилизатор
24 В 5А
Количество входов/выходов типа "сухой контакт"
1 вход / 3 выхода
Напряжение питания
230В 50Гц
или 24В постоянного тока
Потребляемая мощность в дежурном режиме (230В), Вт
2,5
Максимальная потребляемая мощность (230 В), Вт
20
Потребляемая мощность в дежурном режиме (24В), Вт
1
Максимальная потребляемая мощность (24В), Вт
6,3
Диапазон рабочих температур, °С
-10 ... +40
Количество установочных мест (в юнитах)
3U
Масса оборудования нетто, кг
11,18
Габаритные размеры оборудования (ШхВхГ), мм
482х132х60
Масса оборудования с упаковкой, кг
12,62
Габаритные размеры упаковки (Ш×В×Г), мм
585х225х455
