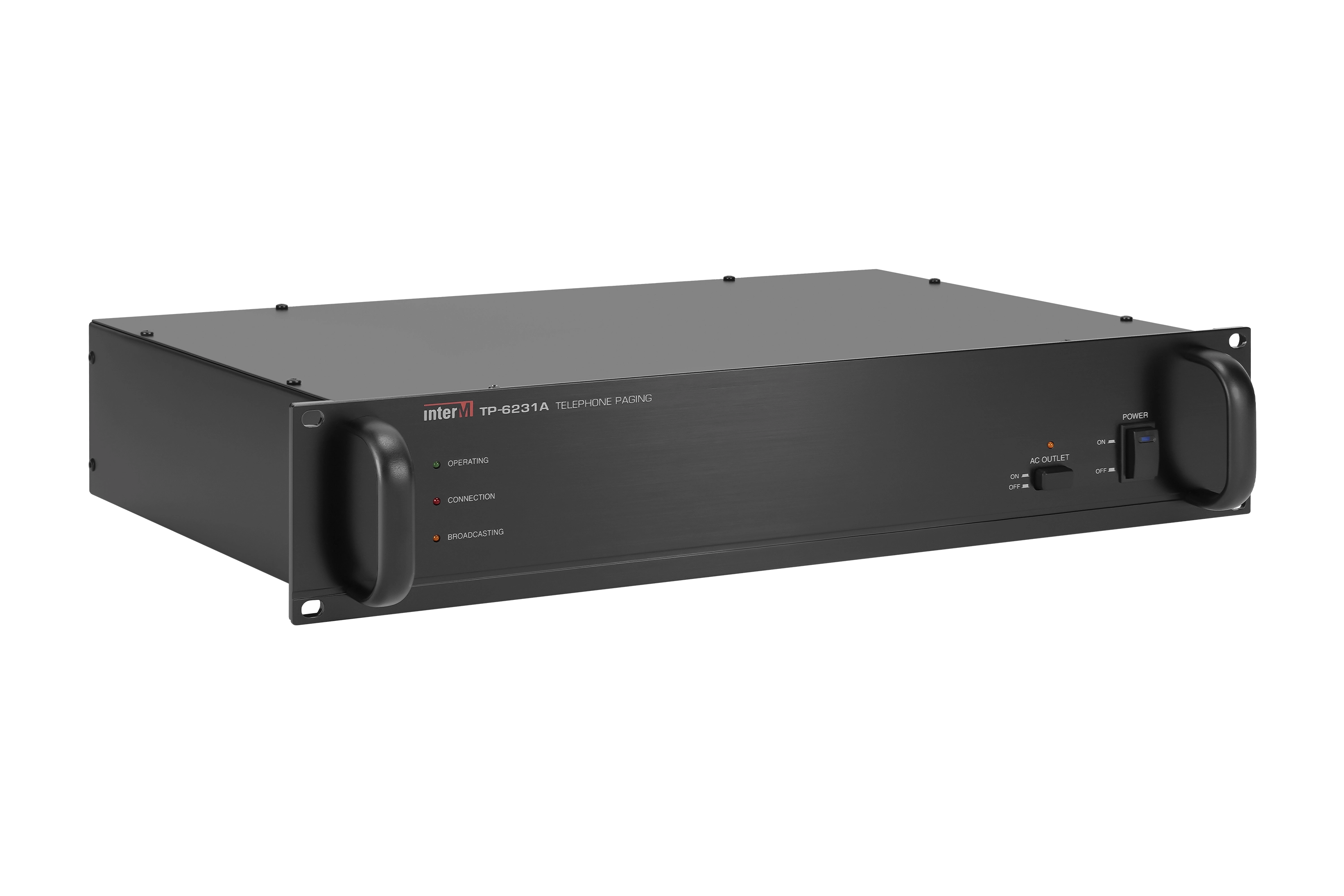

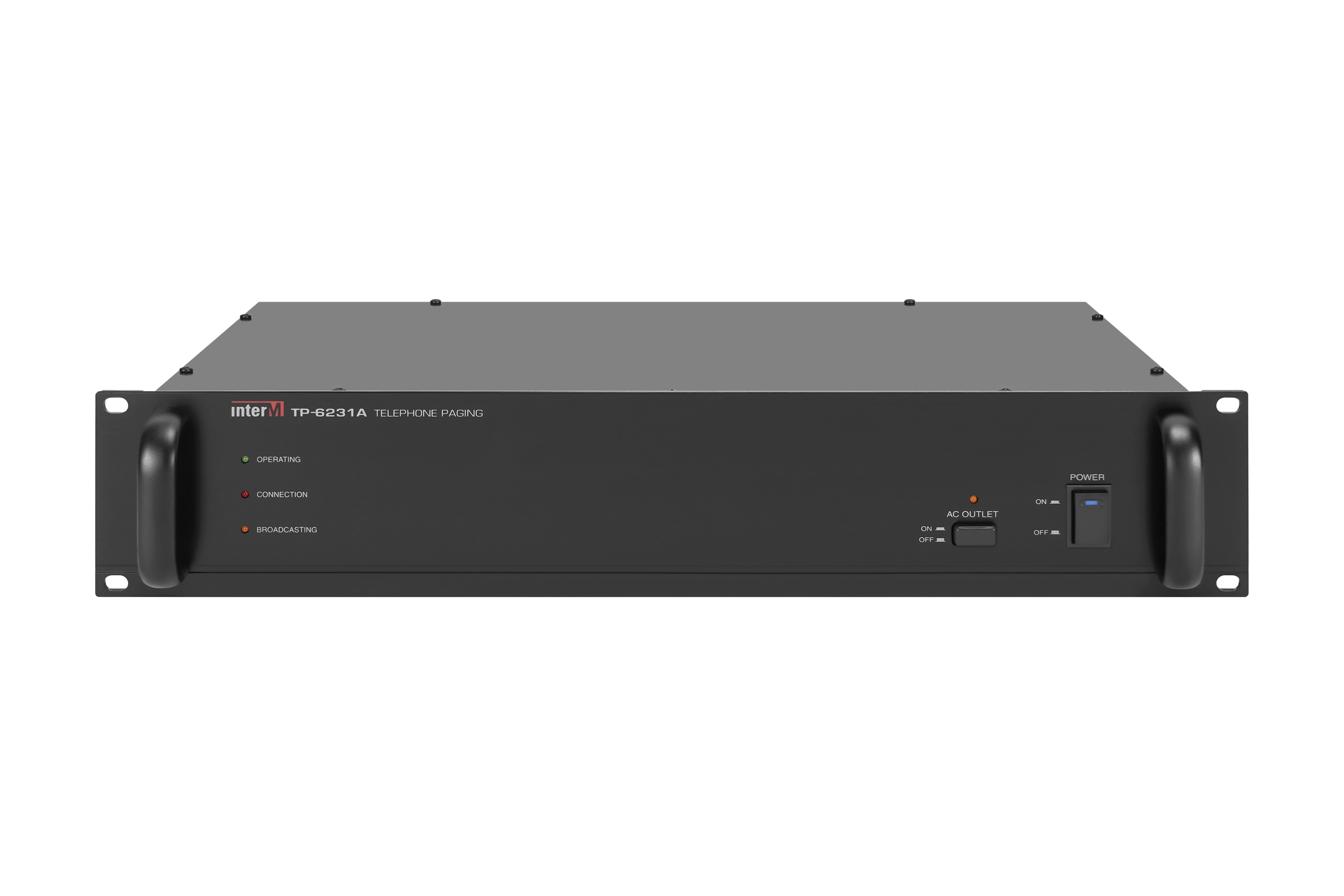

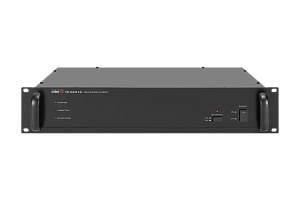

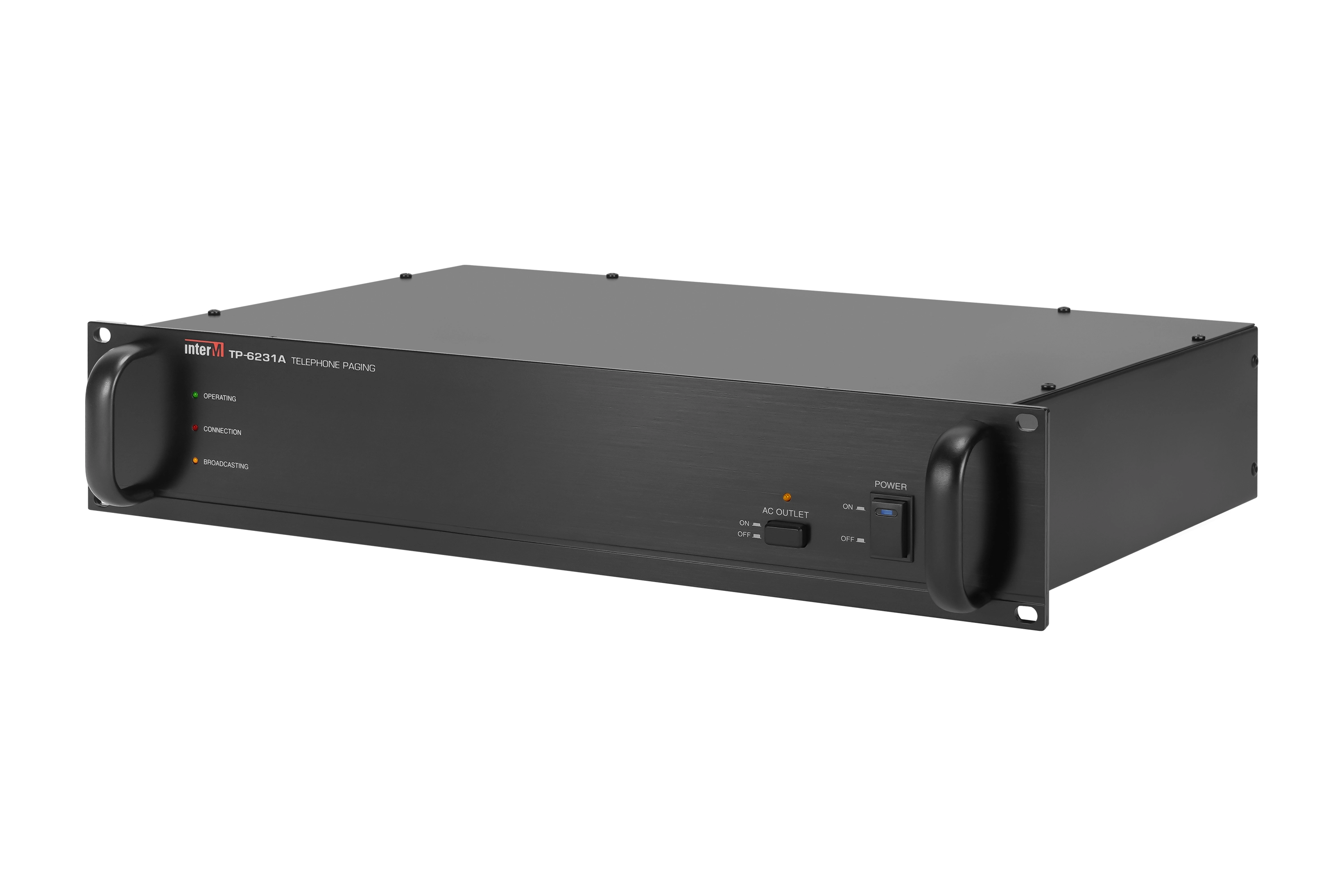

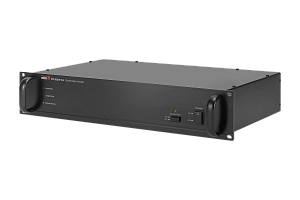

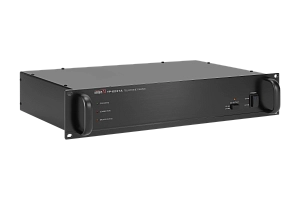

Телефонный контроллер TP-6231A

Телефонный контроллер Inter-M TP-6231A предназначен для организации системы аудиопейджинга с использованием телефонной сети. Он обеспечивает сопряжение АТС с системой звуковой трансляции и позволяет с помощью телефонных аппаратов осуществлять оповещение в выбранные зоны.

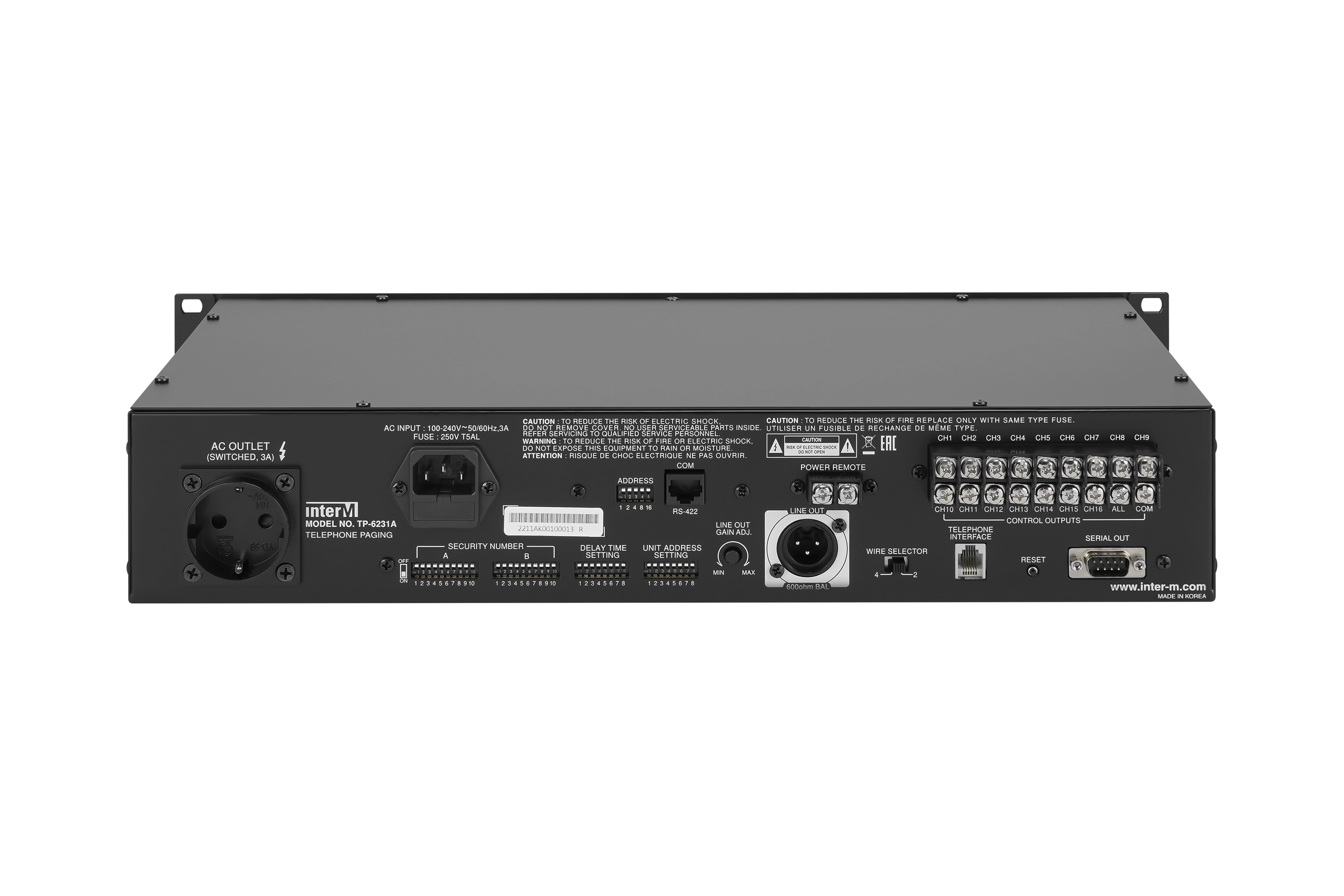

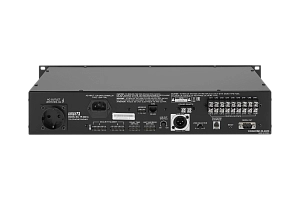

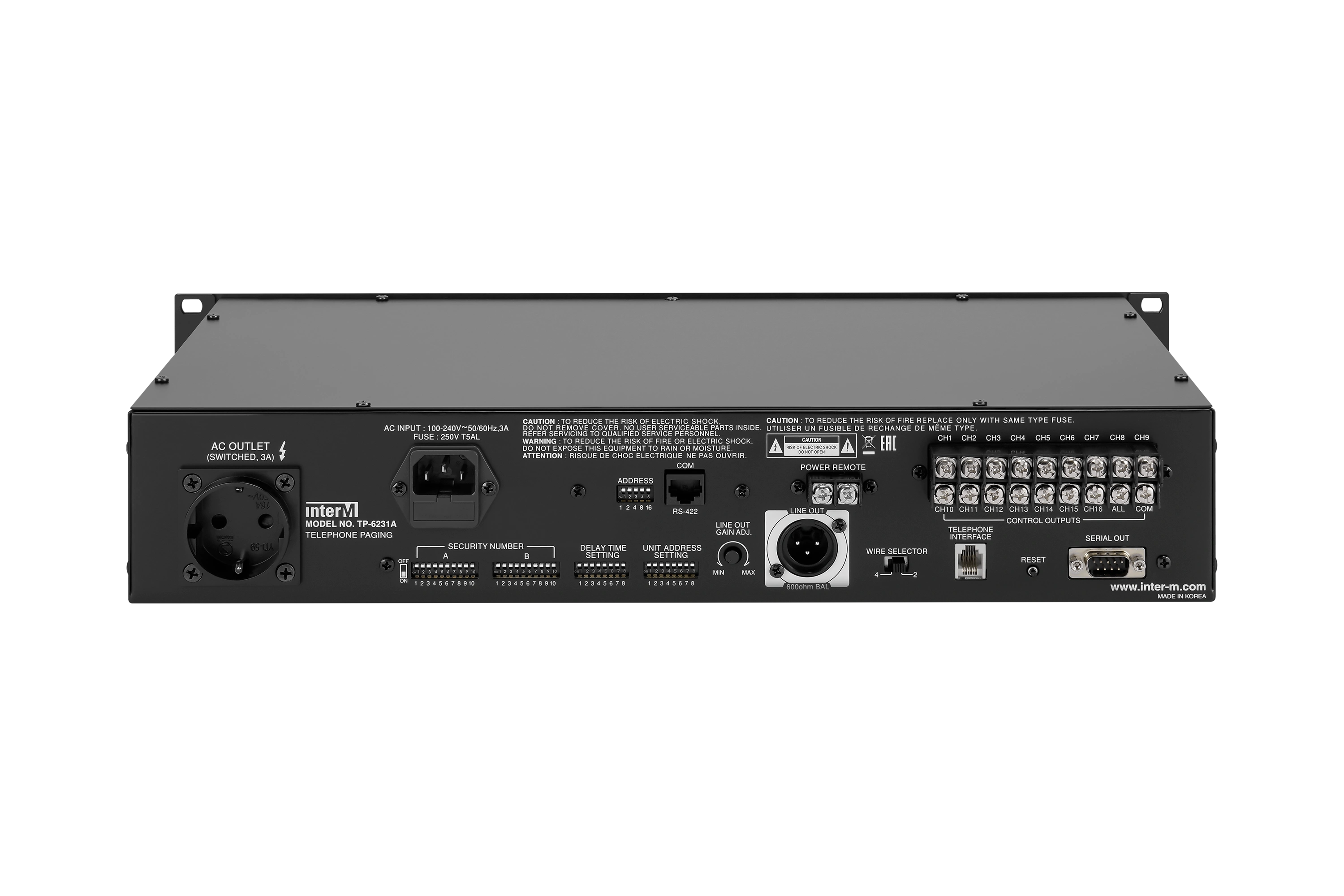

В контроллере TP 6231A предусмотрены 3 режима работы, порт для подключения 2-х или 4-х проводной телефонной линии, линейный симметричный аудиовыход, выход 220 В 50 Гц для включения внешних устройств, управляющие выходы для включения зон трансляции, ''сухой'' контакт для управления внешними устройствами или системами.

Выбор зон и управление телефонным контроллером осуществляется в тональном режиме с помощью телефонного аппарата абонента. В контроллере предусмотрено голосовое меню на русском языке и автоинформатор с возможностью записи одного сообщения. Телефонный контроллер TP-6231A имеет настраиваемый детектор сигнала ''отбоя'' и рассчитан на работу с различными АТС.

Питание Inter-M TP-6231A осуществляется от сети 220 В 50 Гц. Конструкция устройства предусматривает установку в стандартный 19''-й аппаратный шкаф.

Функциональные возможности

Управление по интерфейсу RS-422

Телефонный контроллер управляется контроллерами ECS-6216P или PX-6216 в составе оборудования 6000-й серии и конвертером NC-S01 в составе систем NCS

Голосовое меню на русском языке

Голосовые подсказки дозвонившемуся абоненту облегчают работу с телефонным контроллером. Предусмотрена возможность записи пользователем дополнительного сообщения длительностью до 20 с

Выбор зон трансляции сообщения

Дозвонившемуся абоненту доступна возможность трансляции сообщения в любую выбранную зону, группу зон или во все зоны одновременно. Всего для передачи сообщений может быть использовано до 48 зон или групп зон

Доступ по паролю

Обеспечивается защита от несанкционированного доступа с помощью двухзначного пароля, вводимого в тоновом режиме

Релейный выход и розетка 220 В 3А

Предусмотрены для управления включением внешних устройств на время установления соединения с абонентом

17 управляющих выходов

Для выбора зон и управления внешними устройствами. Каждый выход активизируется при наборе абонентом соответствующего кода в тональном режиме

Аналоговый порт FXO

Для подключения к офисной или городской АТС по телефонной линии как стандартное абонентское устройство

Линейный симметричный выход

Для подключения к внешнему усилителю

Настраиваемая задержка соединения

При поступлении входящего вызова устройство автоматически устанавливает соединение с задержкой, которую устанавливает пользователь

Технические характеристики TP-6231A

Интерфейс телефонной линии
RJ-14 (2- и 4-проводной)
Напряжение питания в телефонной линии, В
45 ... 60
Детектор сигнала «отбой»
настраиваемый,
50...500 мс
Количество управляемых зон
48
Интерфейс управления
RS-422
Диапазон частот, Гц
80 ... 8000 (–3...+1 дБ)
Коэффициент нелинейных искажений, %
< 1 (на 1кГц)
Отношение сигнал/шум, дБ
> 65
Напряжение питания
230В 50Гц
Максимальная потребляемая мощность (230В), Вт
3
Диапазон рабочих температур, °С
-10 ... +40
Количество установочных мест (в юнитах)
2U
Габаритные размеры оборудования (ШхВхГ), мм
482x88x336
Масса оборудования с упаковкой, кг
5,72
Габаритные размеры упаковки (Ш×В×Г), мм
575х185х460
