Структурные схемы и схемы соединений
однозонных и многозонных систем Inter-M
| Оборудование системы | Каналы | Зоны | Мощность усилителей | Приор. уровни | СОУЭ | Схема структурная | Схема соединений |
|---|---|---|---|---|---|---|---|
| Одноканальная однозонная | |||||||
| PA-935N | 1 | 1 | 35 | 2 |
|
|
|

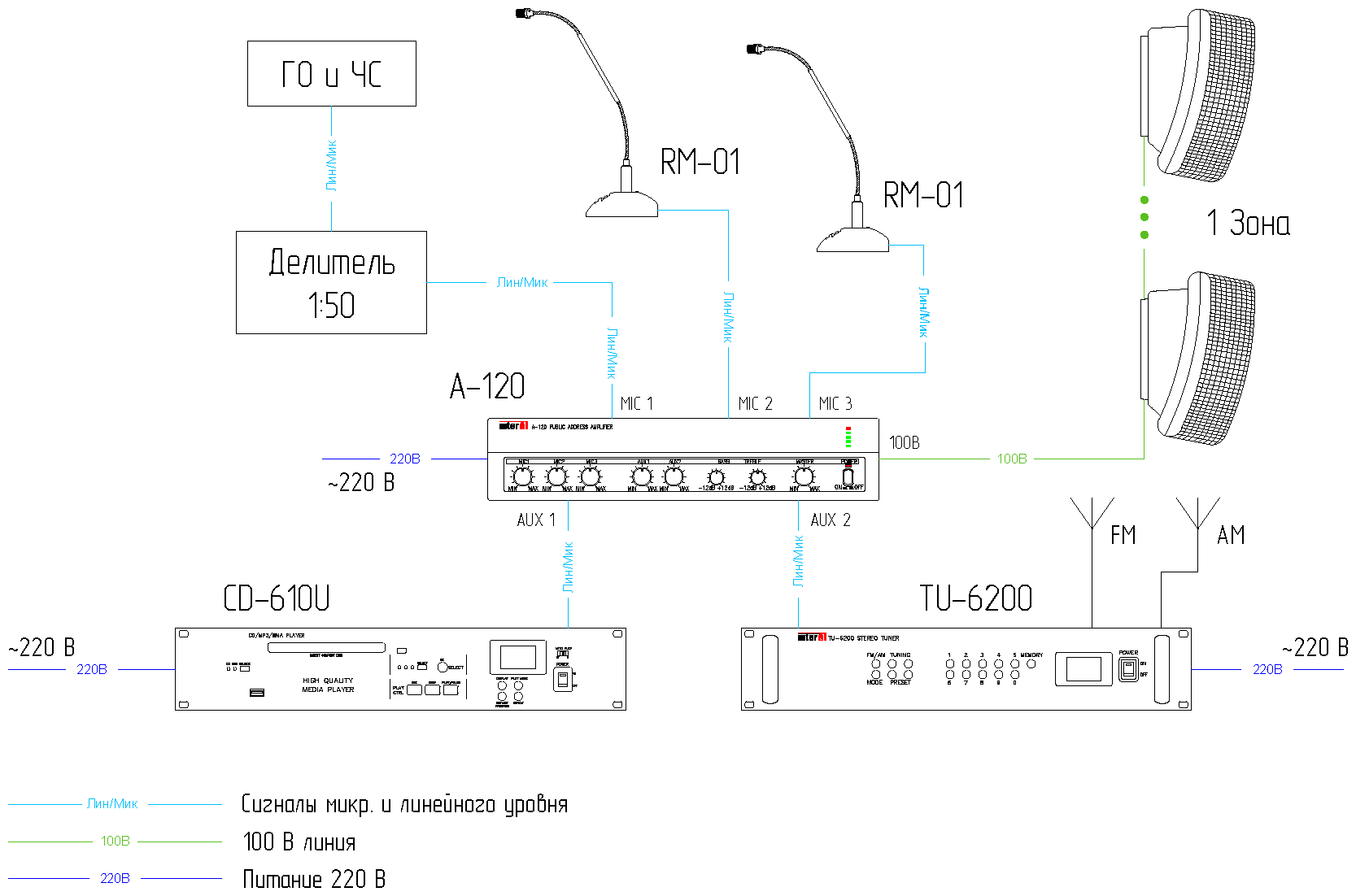

| A-120 | 1 | 1 | 120 | 1 |
|
|
|
| MA-110 | 1 | 1 | 100 | 2 |
|
|
|
| PW-6242A, DPA-600S | 1 | 1 | 600 | 2 |
|
|
|
| Одноканальная многозонная | |||||||
| PAM-312 | 1 | 5 | 120 | 3 |
|
|
|
| PA-360 | 1 | 5 | 360 | 3 |
|
|
|
| ECS-6216P, EP-6216 | 1 | 16 | 360 | 3 |
|
|
|
| ECS-6216P, EP-6216, TP-6231, SC-6224 | 1 | 16 | 600 | 4 |
|
|
|
| PMU-60N | 1 | 5 | 60 | 3 |
|
|
|
| Одноканальная многозонная с возможностью автоматического оповещения (СОУЭ) | |||||||
| PAM-510 | 1 | 5 | 240 | 4 | + |
|
|
| PAM-348 | 1 | 5 | 480 | 4 | + |
|
|
| SC-05EM, PAM-348 | 1 | 5 | 480 | 4 | 3 - 5 |
|
|
| SC-05EM, PAM-510 | 1 | 5 | 120 | 5 | 3-5 |
|
|
| SC-05EM, PA-6336 (бюджет) | 1 | 5 | 360 | 2 | 3 - 5 |
|
|
| SC-05EM, DPA-300S | 1 | 5 | 300 | 3 | 3 - 5 |
|
|
| SC-05EM, PO-6106, PA-6336, PA-6348 | 1 | 5 | 2160 | 2 | 3 - 5 |
|
|
| ECS-6216P (бюджет) | 1 | 16 | 360 | 3 | 3 |
|
|
| ECS-6216P, PW-6242B | 1 | 16 | 900 | 5 | 3 |
|
|
| ECS-6216P, AFD-6218 | 1 | 16 | 2340 | 5 | 3 |
|
|
| ECS-6216P, APS-6502 | 1 | 16 | 720 | 4 | 3 |
|
|
| ECS-6216P, ECS-6216S | 1 | 48 | 4200 | 6 | 3 |
|
|
| ECS-6216P, ER-6116 (бюджет) | 1 | 16 | 480 | 4 | 5 |
|
|
| Распределенная: ECS-6216P, ECS-6216S | 1 | 48 | 5 |
|
|
||
| Многоканальная многозонная с возможностью автоматического оповещения (СОУЭ) | |||||||
| SC-05EM, DPA-300D | 2 | 5 | 600 | + |
|
|
|
| PX-8000D | 8 | 8 | 1800 | + |
|
|
|
| PX-8000D, PW-6242B | 8 | 8 | 2400 | + |
|
|
|
