Супермаркет, торговый центр общей площадью 500–3500 м2
Стоечное оборудование Inter-M на основе цифровой комбинированной системы PAC-5600
СОУЭ 3 типа, двухканальная система оповещения, музыкальной трансляции и громкоговорящей связи
- 24 зоны оповещения, 2 канала трансляции
- Разнообразие встроенных источников музыкальной трансляции
- Контроль линий оповещения
- Зарядка аккумуляторных батарей резервного источника питания
- Отдельные тревожные сообщения для каждого канала
- Управление с помощью персонально компьютера
Цифровая комбинированная система PAC-5600 предназначена для организации двухканальной системы оповещения, музыкальной трансляции и громкоговорящей связи. Устройство совмещает функции контроллера, источника тревожных сообщений и фоновой музыки, усилителя мощности, блока контроля трансляционных линий и зарядного устройства. Система оповещения на основе цифровой комбинированной системы PAC-5600 рассчитана на 2 канала и 24 зоны оповещения общей мощностью 600 Вт (300 Вт на канал).
Цифровая комбинированная система PAC-5600 позволяет проигрывать CD/MP3-диски, а также файлы в формате MP3, WMA, WAV c внешнего USB-накопителя. В качестве источника фоновой трансляции также может быть использован встроенный FM-тюнер. Файлы с CD/MP3-диска и USB-накопителя могут быть скопированы во внутреннюю DRP-память. Это позволяет организовать систему музыкальной трансляции на объекте без использования дополнительных блоков и лишней коммутации.
Контроль линий оповещения на изменение импеданса трансляционных линий, возникновение короткого замыкания, появление обрыва также осуществляется цифровой комбинированной системой PAC-5600 самостоятельно. При возникновении подобных ошибок на выходах FAULT OUT формируется сигнал типа «сухой контакт» для передачи на блок АПС.
Резервное питание обеспечивается путем подключения аккумуляторных батарей к клеммам BATTERY INPUT. Цифровая комбинированная система PAC-5600 автоматически переходит на питание от АКБ при отключении питания основного источника 220 В. При падении напряжения на аккумуляторных батареях ниже 20 В PAC-5600 оповестит об этом мигающей индикацией DC на лицевой панели. При обратном поступлении питания 220 В PAC-5600 приступит к зарядке аккумуляторных батарей автоматически.
Для организации речевых объявлений предусмотрены две микрофонные панели RM-6024 c селектором зон. Дополнительным решением, позволяющим передавать голосовые сообщения, служит подключение телефонного контроллера TP-6231A. Телефонный контроллер предназначен для организации системы аудиопейджинга с использованием телефонной сети. Он обеспечивает сопряжение АТС с системой звуковой трансляции и позволяет с помощью телефонных аппаратов осуществлять оповещение выбранных зон.
Наличие двух независимых каналов трансляции позволяет запускать индивидуальные тревожные сообщения в соответствующий канал. Запуск оповещения об эвакуации осуществляется замыканием управляющих контактов FIRE SENSOR INPUT с контактом FIRE COM. При замыкании одного из управляющих контактов FIRE SENSOR INPUT, соответствующего первому каналу, фоновая трансляция в данном канале прекращается. При этом воспроизводится тревожное сообщение в зону возгорания с первой SD-карты. В случае замыкания входа SENSOR INPUT, соответствующего второму каналу, трансляция с менее приоритетного источника в данном канале приостанавливается. При этом воспроизводится тревожное сообщение в зону возгорания с второй SD-карты. Наивысшим приоритетом обладает ручное оповещение, осуществляемое при помощи встроенного микрофона.
Вход PRIORITY INPUT обеспечивает сопряжение с блоком ГОиЧС. При замыкании контактов SW включается режим PRI, фоновая трансляция прекращается и аудиосигнал с балансного входа «+, -, G» транслируется во все зоны.
PAC-5600 имеет вход для подключения к сети Ethernet. Благодаря этому настройка, управление и контроль за системой могут выполняться через стандартный WEB-браузер, запущенный на удаленном персональном компьютере. В частности, с его помощью можно управлять источниками музыкальной трансляции, зонами и каналами, контролировать состояние трансляционных линий и параметры заряжаемых АКБ, задавать интервал тестирования линий трансляции, программировать группы зоны для RM-6024, микрофона EM, FIRE SENSORS INPUT, создавать недельное расписание.

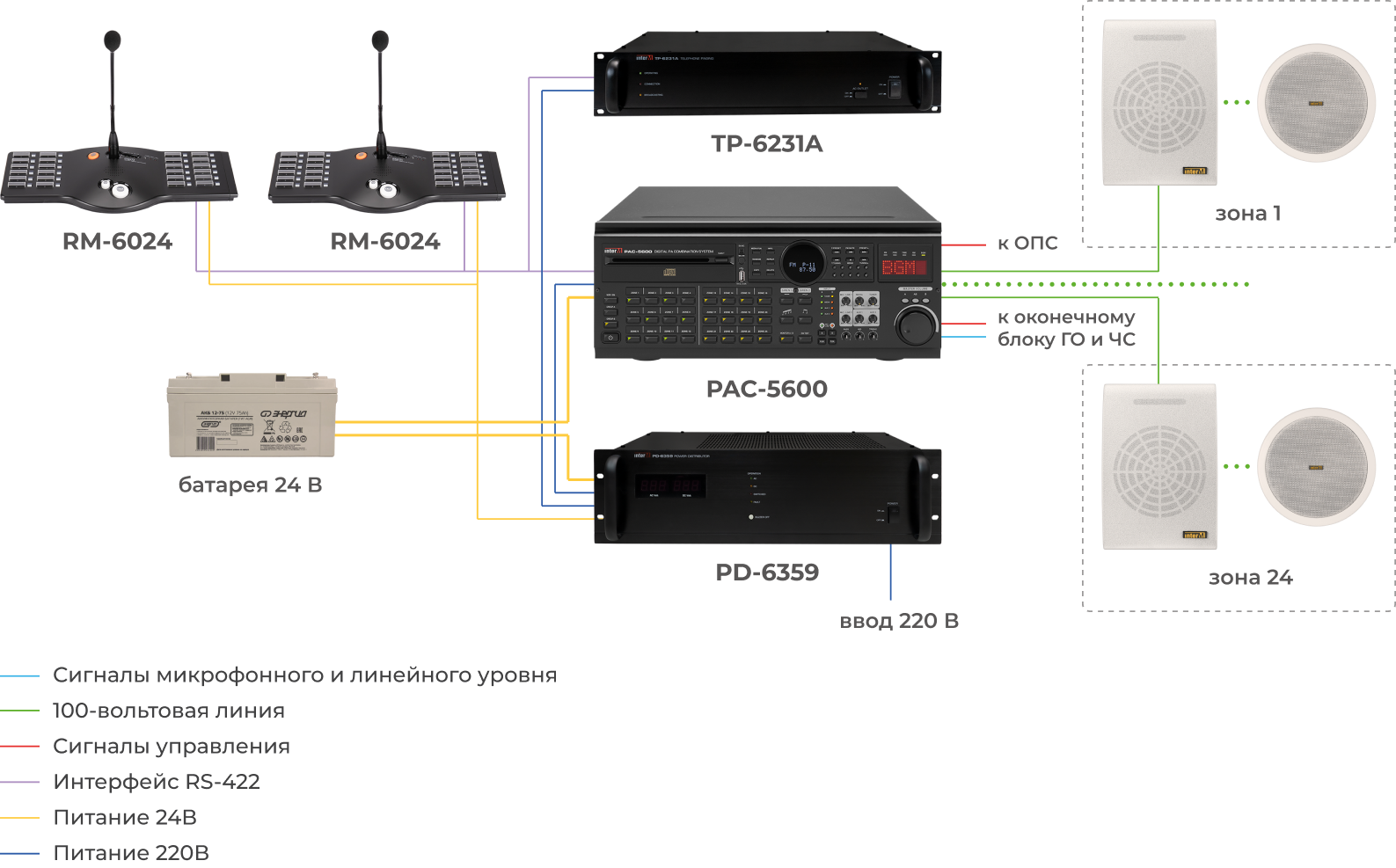

Комбинированная система оповещения PAC-5600 может эксплуатироваться как настольный микшер-усилитель либо устанавливаться в стойку. Стоечное оборудование Inter-M, включая PAC-5600, телефонный контроллер TP-6231A, блок контроля и распределения питания PD-6359, размещается в 19-дюймовом шкафу, обеспечивая одновременную трансляцию аудиосигналов от различных источников по зонам.
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Комбинированные системы | Цифровая комбинированная система |
Inter-M PAC-5600 |
Количество каналов/зон трансляции — 2/24 Номинальная выходная мощность на канал — 300 Вт Подключение микрофонных панелей — до 4-х RM-6024 Количество тревожных сообщений — одно для каждого канала Встроенные источники звука — CD/USB/FM |
1 |
| Источники сигнала | Телефонный контроллер |
Inter-M TP-6231A |
Количество зон/групп зон трансляции — до 48 Доступ по паролю — есть |
1 |
| Источники питания | Блок контроля и распределения питания |
Inter-M PD-6359 |
Максимальная нагрузка по выходам 230В 50Гц — 6кВт Максимальный ток стабилизатора 24В — 5А |
1 |
| Микрофонные панели | Микрофонная панель |
Inter-M RM-6024 |
Количество зон/групп зон оповещения — 24 Максимальное удаление — 1000 м |
2 |
