ECS-6216MS

Блок расширения матричного контроллера

Применяется с PX-6216
Зон трансляции	16
Напряжение питания	24 В

Отправить заявку

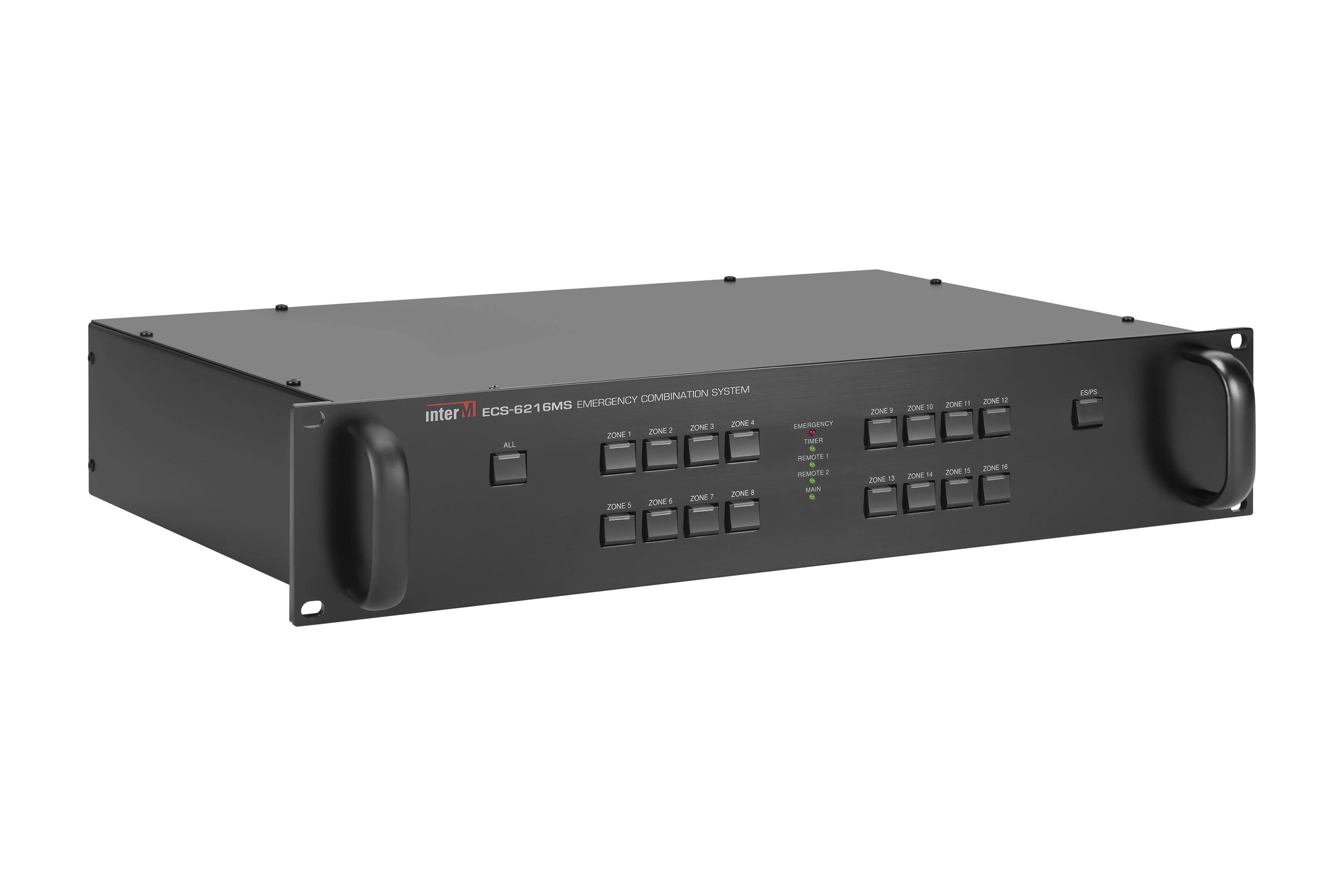

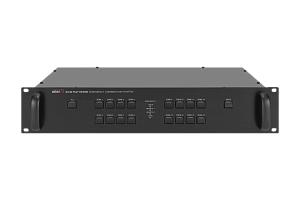

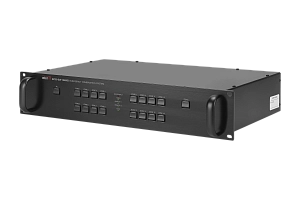

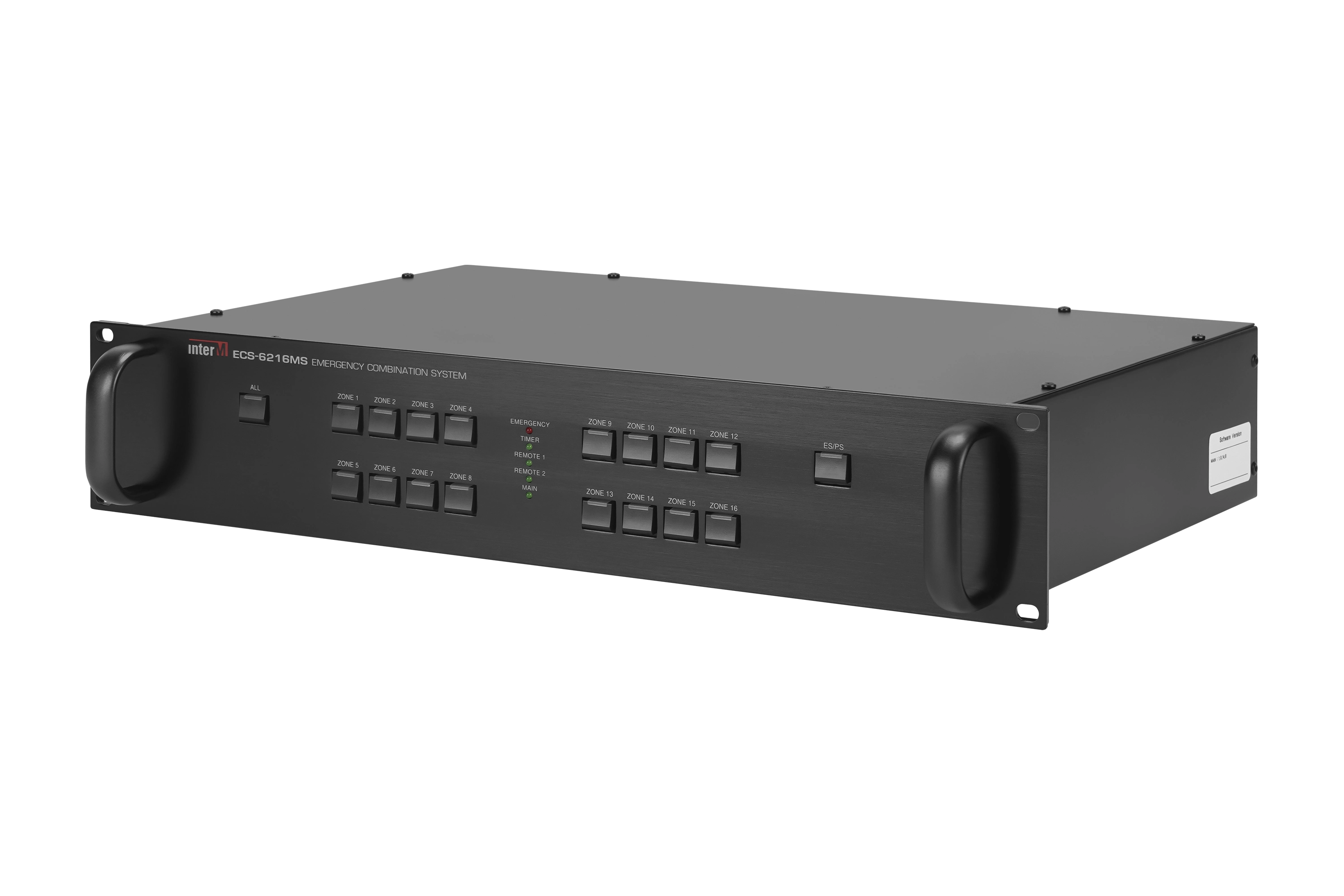

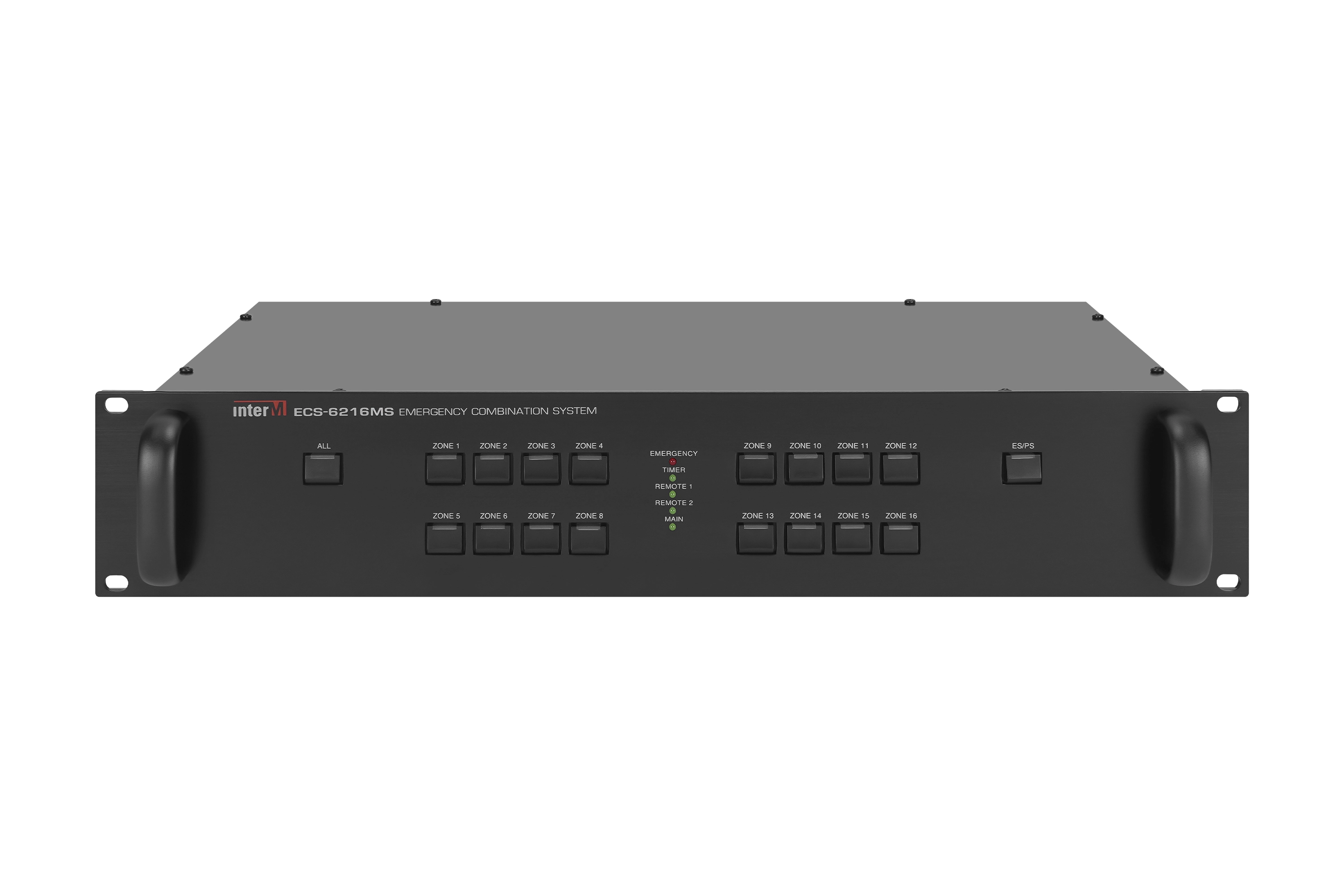

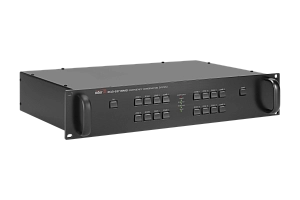

Блок расширения матричного контроллера ECS-6216MS

Блок расширения ECS-6216MS предназначен для распределения усиленного сигнала по зонам оповещения. ECS-6216MS применяется только совместно с аудоматричным контроллером PX6216.

С помощью контроллера PX-6216 и блоков расширения ECS-6216MS можно реализовать автоматическую многоканальную систему оповещения и управления эвакуацией 3, 4 или 5-го типа с количеством зон до 160-ти. Кроме автоматического выполнения различных сценариев эвакуации при пожаре обеспечивается стыковка с системой оповещения ГО и ЧС, позонное речевое оповещение с помощью удалённых микрофонных панелей RM-6024 или через АТС при использовании телефонного контроллера TP-6231A, трансляция заранее записанных сообщений и сигналов по расписанию, музыкальная трансляция.

Релейный модуль устройства позволяет организовать трёхпроводные линии, которые используются при подключении аттенюаторов ATT-03 и ATT-30. Релейный модуль является универсальным и может использоваться не только для распределения усиленного аудиосигнала по зонам, но и, например, для автоматического открывания эвакуационных выходов или для включения световых указателей и оповещателей.

Для каждой зоны в блоке ECS-6216MS предусмотрен вход для подключения прибора охранно-пожарной сигнализации. В случае пожара в какой-либо зоне или группе зон система оповещения автоматически переводится в аварийный режим и в зоны пожара транслируется тревожное сообщение.

Для настройки и управления СОУЭ на основе PX-6216 и блоков расширения ECS-6216MS используется компьютер, подключенный через блок сопряжения DIB-6000. Информация о состоянии и режимах работы оборудования передаётся по линии связи с интерфейсом передачи данных RS-485.

Питание блока ECS-6216MS осуществляется от блока контроля и распределения питания PD-6359. Конструкция устройства предусматривает установку в стандартный 19''-й аппаратный шкаф.

Функциональные возможности

Увеличение числа зон оповещения

Cовместно с контроллером системы PX-6216 обеспечивают распределение усиленного сигнала по 32-м линиям оповещения. С помощью дополнительных блоков расширения ECS-6216MS количество зон может быть увеличено до 160-ти

Подключение пожарной сигнализации

Для каждой зоны оповещения предусмотрены входы для подключения «сухих» контактов от прибора охранно-пожарной сигнализации

Сопряжение с ГО и ЧС

Предусмотрены клеммы для подключения управляющего сигнала системы оповещения ГО и ЧС

Нормальный и аварийный режимы выбора зон

На передней панели блока предусмотрены кнопки для выбора зон и кнопка для переключения режима работы (из нормального в аварийный и обратно)

Работа с двух и трехпроводными линиями трансляции

Позволяет формировать трёхпроводные линии трансляции, необходимые при использовании аттенюаторов ATT-03 или ATT-30

Подключение к компьютеру

С помощью управляющей программы "MS-6800", установленной на удаленном компьютере и блока DIB-6000, через интерфейс RS-485 осуществляется управление всеми режимами работы контроллера а также другого оборудования серии 6000

Управление источником питания

В устройстве предусмотрены клеммы для автоматического включения блока контроля и распределения питания

Световая индикация

Светодиодные индикаторы на передней панели контроллера показывают в каком режиме работает система
