Доступно для заказа

RME-6108

Контроллер микрофонных панелей

Входов микрофонных панелей 8
Напряжение питания 24 В

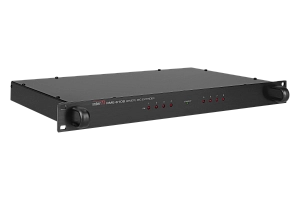

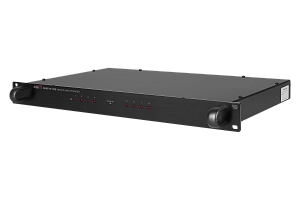

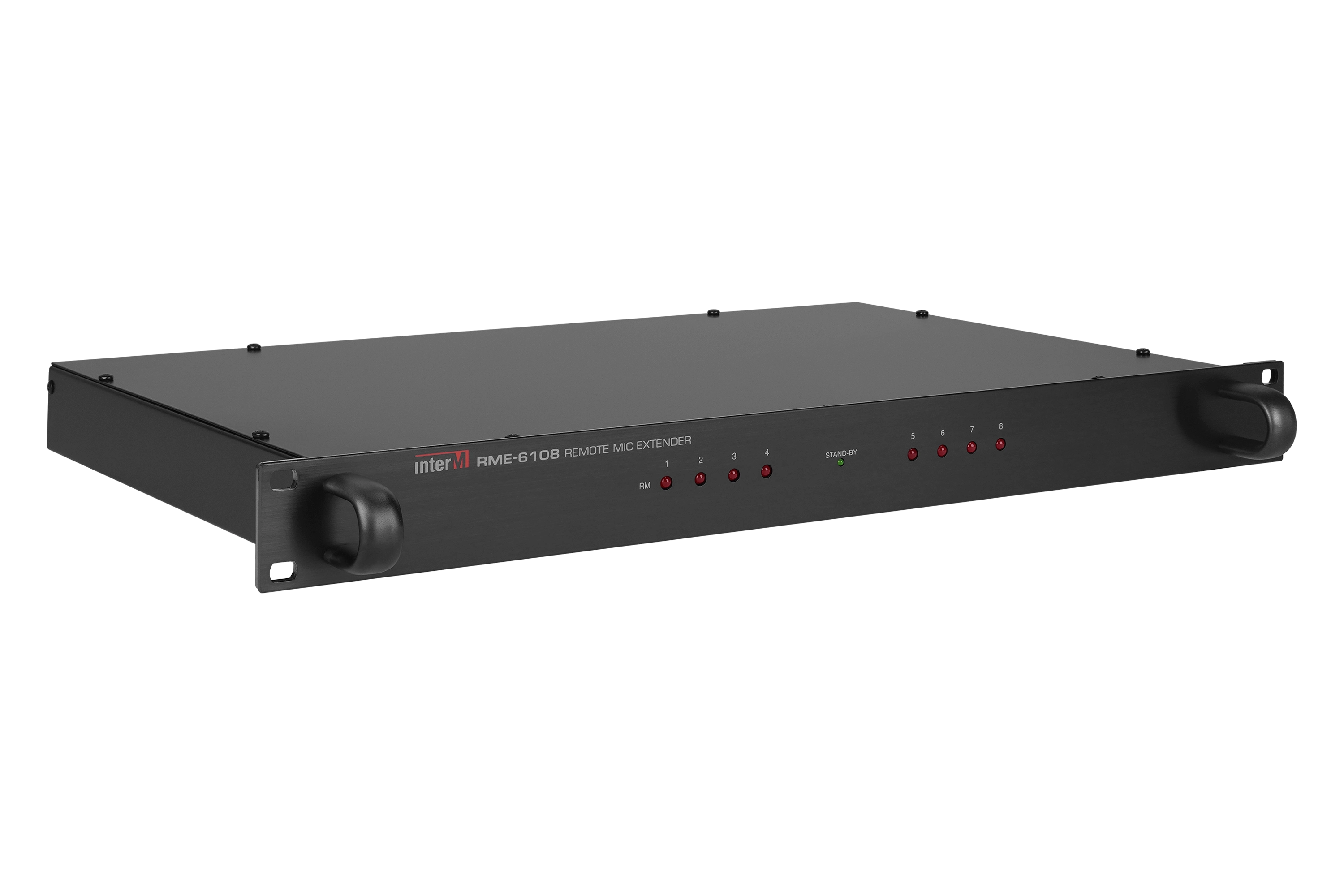

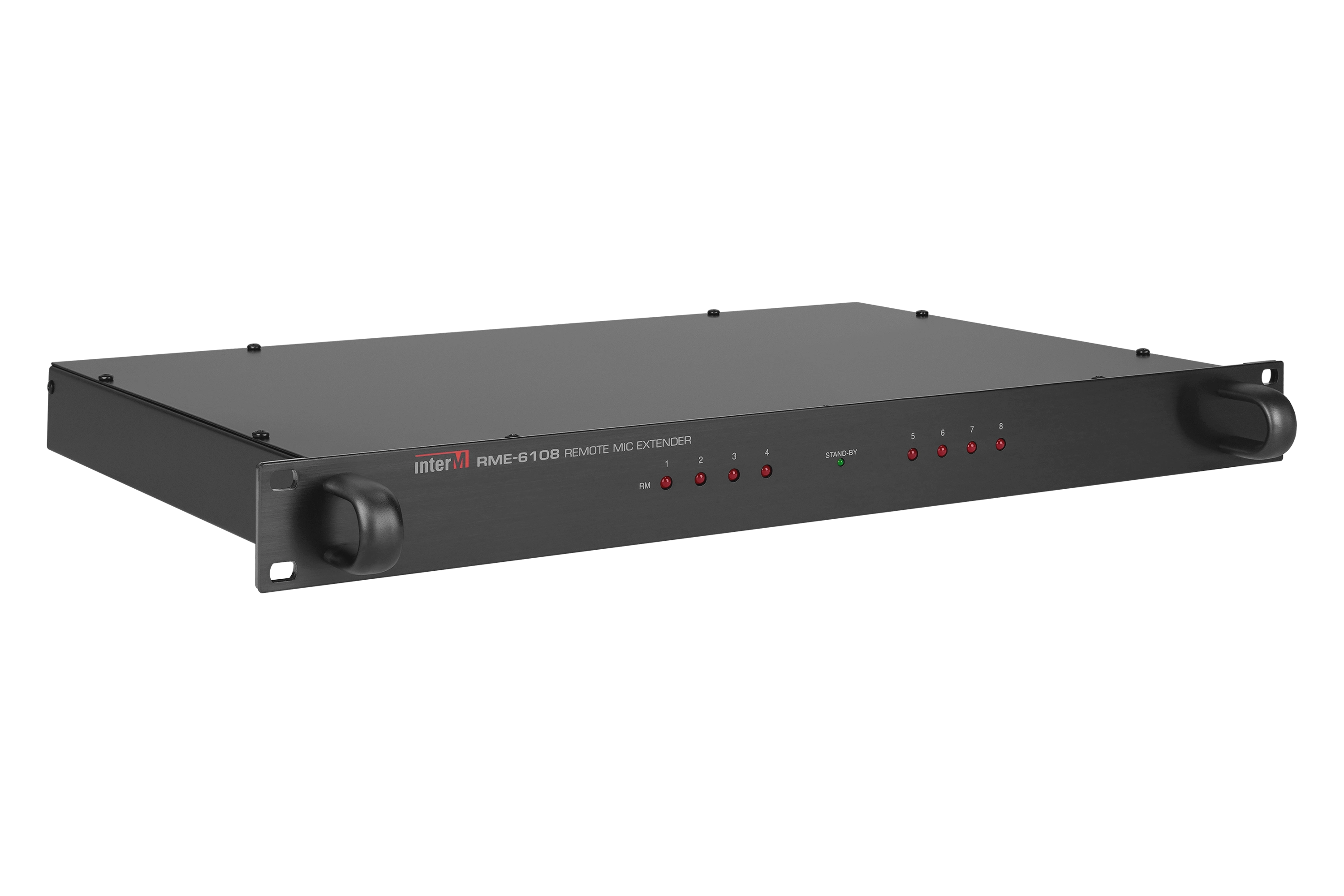

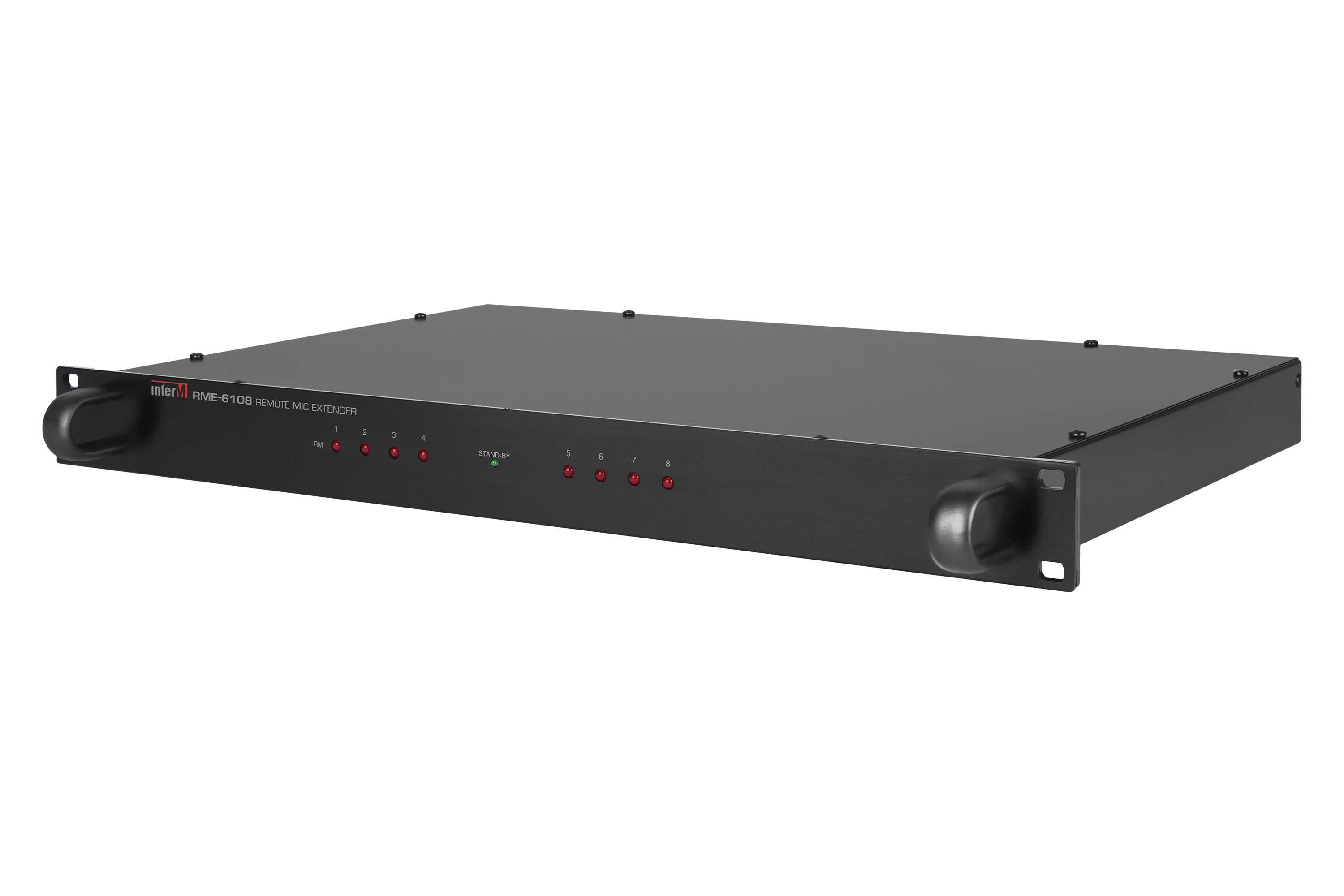

Контроллер микрофонных панелей RME-6108

В системе речевого оповещения, построенной на основе контроллера ECS-6216P, могут использоваться две микрофонные панели RM-6024 или два телефонных контроллера TP-6231. С помощью блоков RME-6108 их количество может быть увеличено до 16-ти. При этом микрофонные панели (телефонные контроллеры) подключаются к блоку ECS-6216P через контроллеры микрофонных панелей, каждый из которых имеет восемь входов.

Каждый вход RME-6108 обладает собственным уровнем приоритета, который по умолчанию соответствует номеру входа. При использовании более приоритетной микрофонной панели на остальных панелях начинает светиться индикатор BUSY, сообщающий о занятости канала трансляции.

С помощью компьютера, подключенного к системе через блок DIB-6000, пользователь может изменять заданную систему приоритетов для микрофонных панелей и телефонных контроллеров. Все настройки сохраняются в энергонезависимой памяти   блока RME-6108.

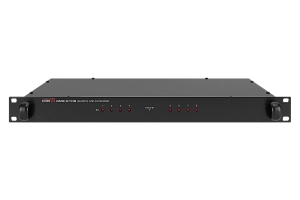

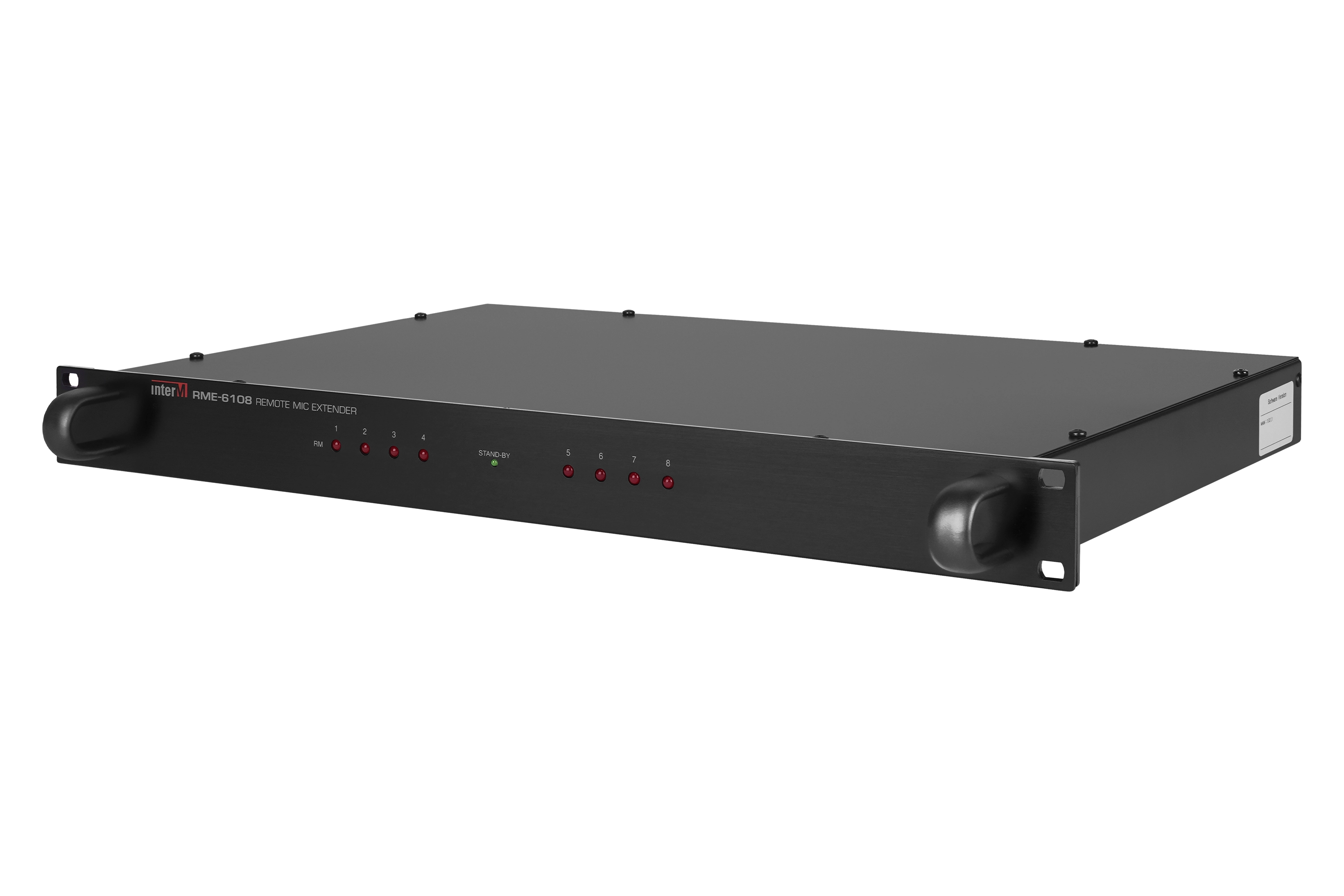

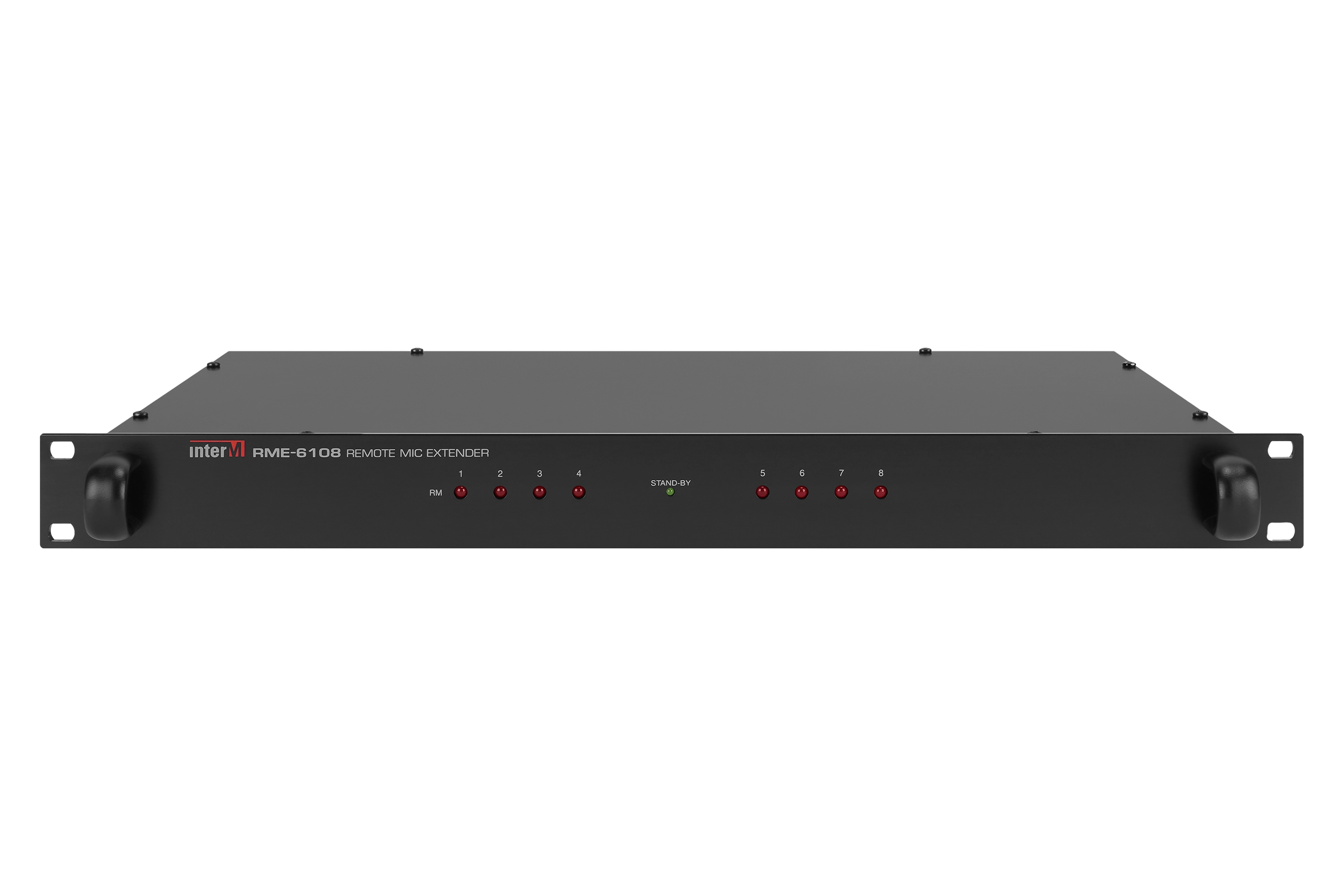

Для каждого входа на передней панели контроллера микрофонных панелей предусмотрен индикатор, который светится при подключении RM-6024 (TP-6231) и мигает во время трансляции с применением блока RM-6024 (TP-6231). Если вход не используется или нарушено соединение по интерфейсу RS-422, то индикатор не светится.

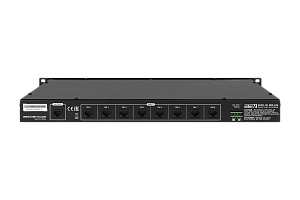

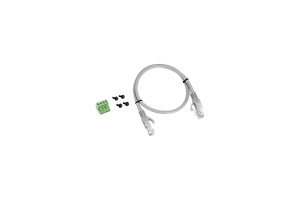

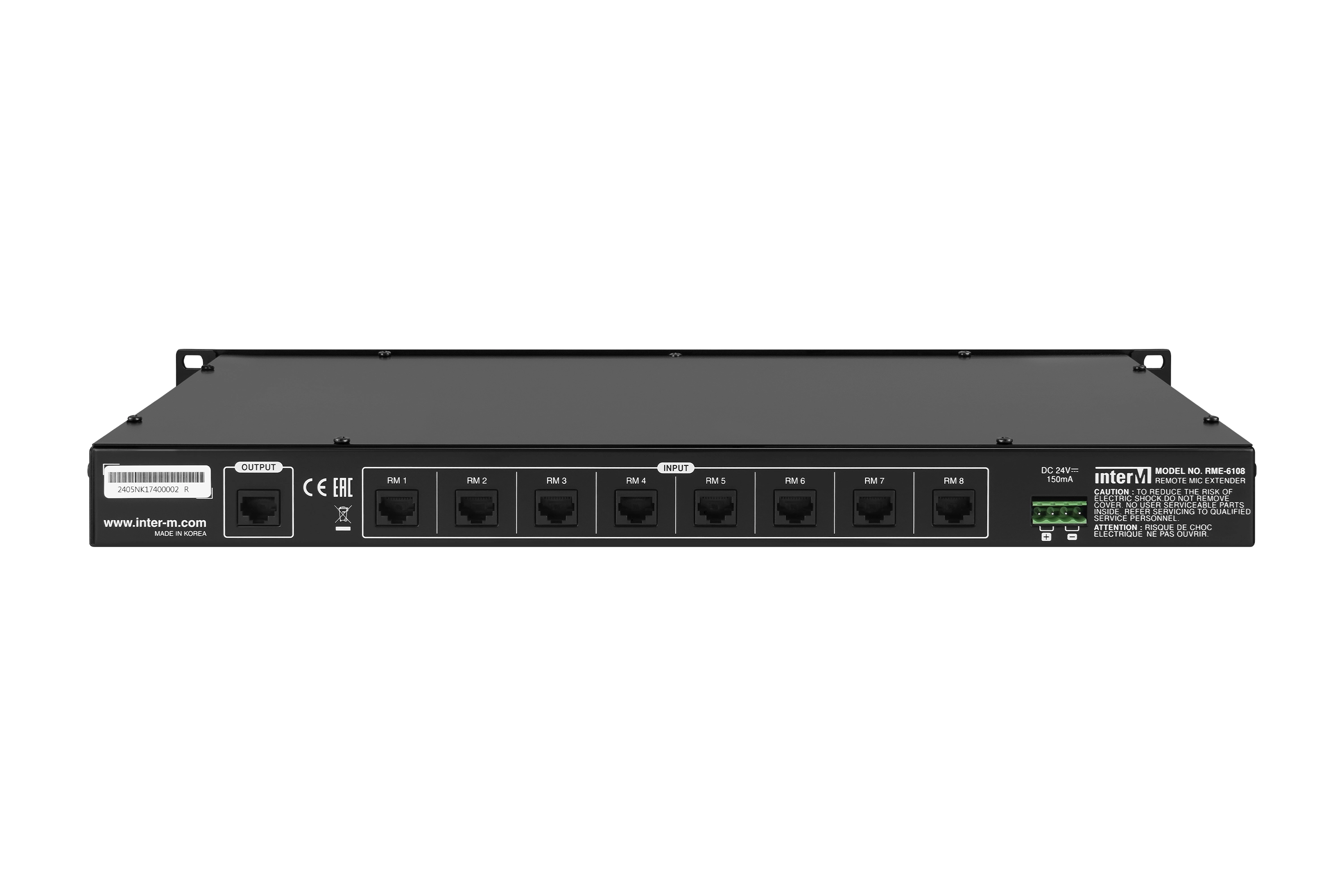

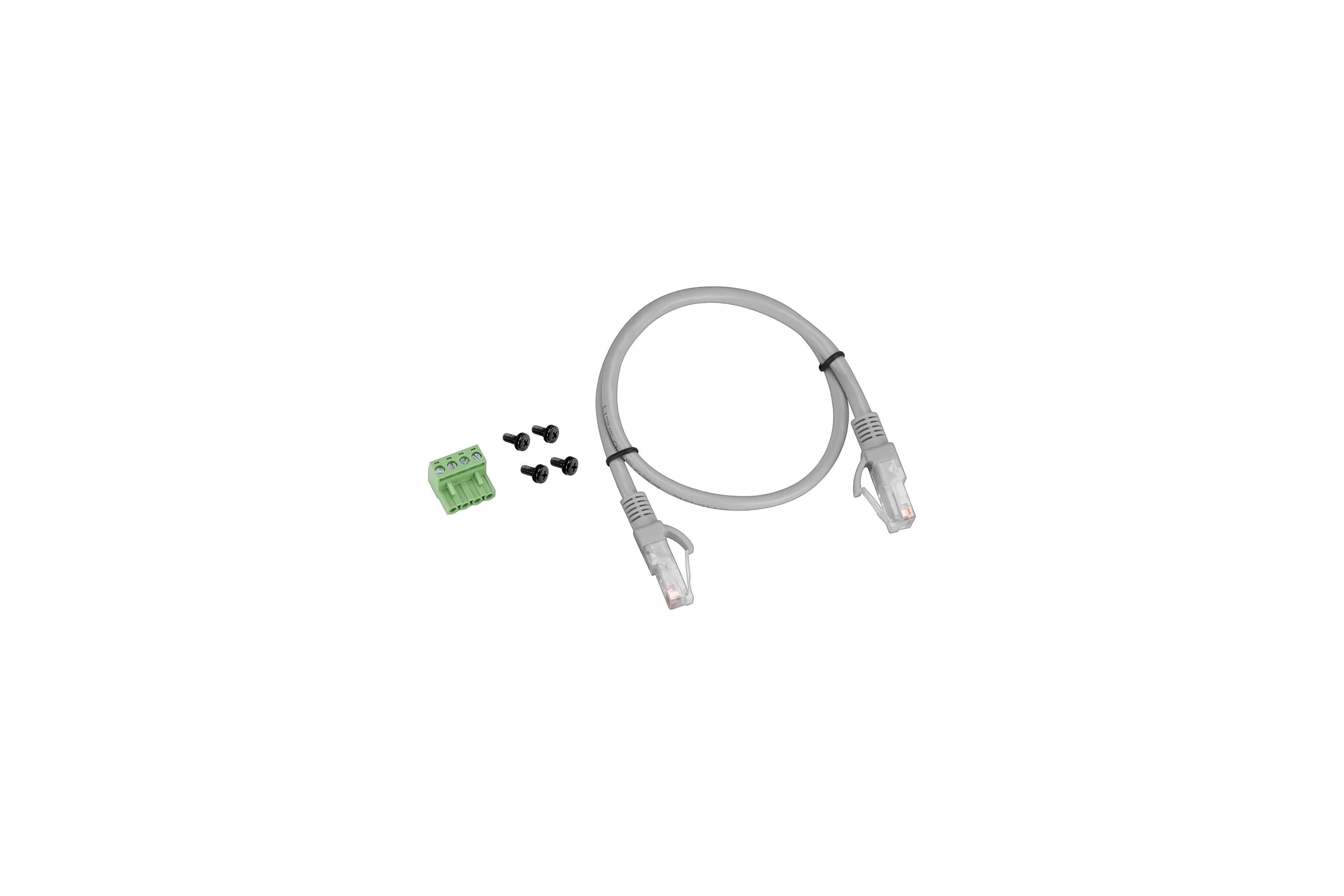

Подключение RM-6024 (TP-6231) осуществляется с помощью одного кабеля UTP 5-й категории (4 пары). Допустимая длина соединения составляет 1000 м. Аудиосигнал линейного уровня передаётся по этому же кабелю. Использование балансной схемы подключения и витой пары позволяет эффективно подавлять помехи, наводимые на соединительном кабеле. Максимальное удаление контроллера RME-6108 от ECS-6216P (PX-6216) также составляет 1000 м. Это позволяет оптимально распределять оборудование по территории озвучиваемого объекта. Питание блока RME-6108 осуществляется от источника питания постоянного тока (24 В), в качестве которого можно использовать блок контроля и распределения питания PD-6359. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Функциональные возможности

8 входов/ 1 выход


Позволяет подключать к каждому порту контроллера ECS-6216P или PX-6216 до 8-ми удалённых микрофонных панелей RM-6024 или телефонных контроллеров TP-6231

Гибкая система приоритетов


Уровень приоритета для каждого входа устанавливается пользователем с помощью компьютера при настройке системы

Удаление до 1000 м


Рекомендуемая максимальная длина соединительного кабеля между RME-6108 и RM-6024 (TP-6231) составляет 1000 метров

Технические характеристики RME-6108

Количество входов микрофонных панелей
8
Уровни приоритета
RM 1 > RM 2 > RM 3 > RM 4 > RM 5 > RM 6 > RM 7 > RM 8
Интерфейс управления
RS-422 (до 1000 метров)
Напряжение питания
24В постоянного тока
Потребляемая мощность в дежурном режиме (24В), Вт
0,3
Максимальная потребляемая мощность (24В), Вт
0,9
Количество установочных мест (в юнитах)
1U
